На закладке "Аварийные зоны" показываются все зоны сигнализации элемента управления.

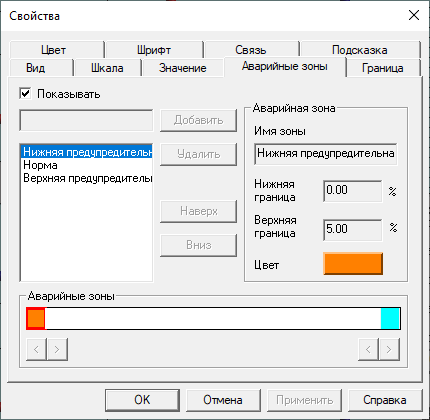

Вид:
Если индикатор является контролом переменной дерева объекта (т.е. индикатор был создан вытаскиванием переменной из дерева объектов на мнемосхему), то данное окно находится в режиме только для просмотра, так как в этом случае настройки аварийных зону наследуются из настроек самой переменной (из шкалы или из вкладки Контроль значений).
Если индикатор добавлен из палитры мнемосхемы, то в этом случае настройка аварийных зон задается в этом окне.
ЭЛЕМЕНТ ДИАЛОГА |
ОПИСАНИЕ |
Флаг"Показывать" |
Задает необходимость отображения аварийных зон |
Список аварийных зон |
Показывает все существующие зоны сигнализации |
Поле ввода "Имя зоны" |
Отображает имя выбранной в списке аварийной зоны |
Поле ввода "Нижняя граница" |
Нижняя граница аварийной зоны в процентах наследуется из свойств |
Поле ввода "Верхняя граница" |
Верхняя граница аварийной зоны в процентах наследуется из свойств |
Кнопка "Цвет" |
Цвет аварийной зоны |
Кнопки |
Позволяют настроить границы аварийных зон. Кнопки, расположенные слева настраивают левую границу выделенной зоны, расположенные справа - правую. |
Примечание:>При отсутствии связи элемента управления с переменной наследования свойств переменной не происходит. В этом случае все свойства элемента настраиваются непосредственно на его страницах свойств. Для того, чтобы установить связь некоторой переменной с элементом управления, необходимо выделить нужный элемент в мнемосхеме, перетащить переменную из дерева объектов в среднюю часть панели настройки.
