Помимо стандартных настроек компонент имеет собственные настройки в разделах "Вид", "Значение" и "Шкала" данные настройки также можно задавать из окна настройки свойств.
Раздел "Вид":
Название |
Тип данных |
Описание |
Автовыбор точности |
Логический |
При включении автоматического выбора точности, происходит автоматический расчет точности (количества знаков после запятой) в зависимости от выводимого диапазона. Если выключена, то количество знаков берется из настройки шкалы или контрола. |
Вид |
Выбор |
Определяет направление столбика-индикатора - вертикальный или горизонтальный. |
Расположить границы на столбике |
Логический |
Если отключено отображение шкалы или включен режим Только столбик, то при включении данной настройки границы будут отображаться на столбике в виде линий.
|
Дорисовать треугольники к линиям |
Логический |
Если отключено отображение шкалы или включен режим Только столбик, то при включении данной настройки границы будут отображаться на столбике в виде треугольников.
|
Новый способ отображения шкалы |
Логический |
|
Прозрачный фон столбика |
Логический |
Если флаг включен, то фон столбика индикатора становится прозрачным. |
Только столбик |
Логический |
Включает отображение Индикатора, как столбика (без заголовка, шкалы, единиц измерения и значения) |
Цвет столбика |
Цвет |
Определяет цвет столбика индикатора |
Цвет фона |
Цвет |
Определяет цвет фона контрола |

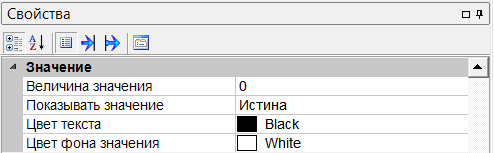

Раздел "Значение"
Название |
Тип данных |
Описание |
Величина значения |
Вещественный |
Величина отображаемая в столбике индикатора и поле. Если индикатор является у вас контролом переменной дерева объектов, то изменять эту величину или привязывать к ней вход динамизации не нужно. |
Показывать значение |
Логический |
Определяет нужно ли отображать значения в текстовом виде в нижней части индикатора. |
Цвет текста |
Цвет |
Определяет цвет значения в текстовом поле индикатора. |
Цвет фона |
Цвет |
Определяет цвет фона поля для вывода значения. |

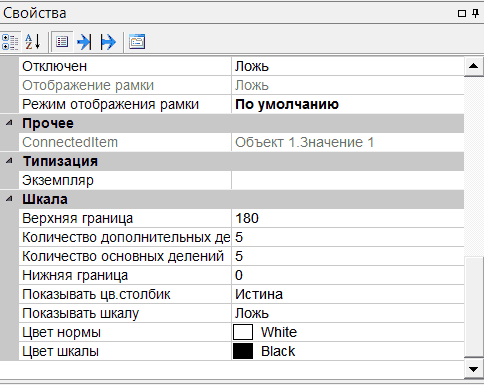

Раздел "Шкала"
Название |
Тип данных |
Описание |
Верхняя граница |
Вещественный |
Верхняя граница индикатора. Если контрол является переменной дерева объектов, то граница наследуется от шкалы. |
Нижняя граница |
Вещественный |
Нижняя граница индикатора. Если контрол является переменной дерева объектов, то граница наследуется от шкалы. |
Количество основных делений |
Целый |
Количество основных делений на индикаторе |
Количество дополнительных делений |
Целый |
Количество дополнительных делений - количество делений между основными делениями. |
Показывать цв. столбик |
Логический |
Включает отображение цветовой шкалы аварийных границ. |
Показывать шкалу |
Логический |
Включаете отображение шкалы |
Цвет нормы |
Цвет |
Определяет цвет столбика при значении в норме. |
Цвет шкалы |
Цвет |
Определяет цвет подписей шкалы. |
