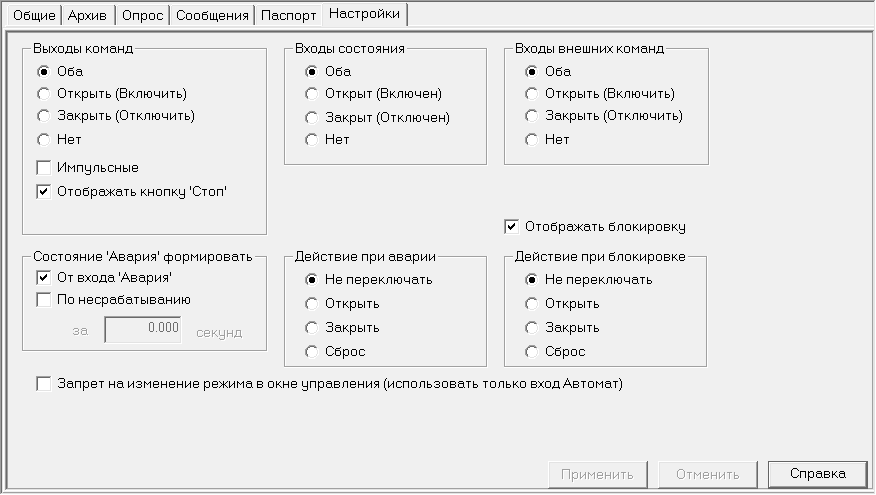

Группа

"Выходы команд"

•Оба  - в дереве объектов отображаются оба выхода, Открыт и Закрыт. При этом, если используется только один вход состояния, то в Автоматическом режиме на один из выходов будет подаваться соответствующий ему сигнал от входа, на другой выход - инверсия этого сигнала. (При двух входах состояния передаются оба сигнала без изменений )

•Открыт(Включен)  отображается только этот выход

•Закрыт(Отключен) отображается  только этот выход

•Нет - управление отсутствует. В этом случае не будут отображаться

oВходы Включить и Отключить

oВход Местный режим,

oВыходы Включить и Отключить

oВыход Авария

oВыход Дистанционный режим

Настройки, связанные с поведением этих элементов тоже отображаться не будут, и в режиме исполнения не будет открываться окно управления.

Галочка "Импульсные - если установлена, то выходы команд изменяются импульсно. Настройка становится доступной только если используются оба выхода команд. Продолжительность импульса задается в окне "Продолжительность импульса" в секундах. При режиме аварии "по несрабатыванию" запоминаются значения, которые были на момент формирования импульса, то есть окончание импульса на алгоритм не влияет.

Галочка "Отображать кнопку "Стоп" - если галочка снята, то кнопка "Стоп" в окне управления не будет отображаться.

Группа

"Входы состояния"

•Оба - в дереве объектов отображаются оба (Открыт и Закрыт) входа ФБ. В этом случае возможны переходные состояния (открывается, закрывается), если оба входа имеют одинаковое значение.

•Открыт(Включен) - отображается только вход Открыт. Вход Закрыт не отображается в дереве и всегда считается равным НЕ Открыт.

•Закрыт(Отключен) - аналогично.

•Нет - не отображается ни один вход. Очевидно, при такой настройке ИМ не может использоваться для отображения состояния, а только для управления. Поэтому изображение ВФБ в мнемосхеме в этом случае демонстрирует состояние не входов, а команд на выходе,  (можно считать для ясности, что Входы состояния равны Выходам команд, в отношении же Блокировки и Аварии - все как обычно)

Группа

"Входы внешних команд"

Эти входы существуют для автоматического режима работы. Их значения передаются на соответствующие выходы ФБ. Если используется только один из входов внешней команды (не оба), то второй формируется инверсно.

•Оба - в дереве объектов отображаются оба входа

•Открыт(Включен) - только этот вход

•Закрыт(Отключен) - только этот вход

•Нет - ни одного из этих входов. В этом случае управление не может быть автоматическим, поэтому не используются Вход Автомат и Выход Дистанционный режим, переключение режима в окне управления не доступно.

Состояние Авария формировать

•От входа Авария (включает/отключает формирование аварии от входа Авария и отображает/прячет этот вход)

•По несрабатыванию (доступно только при наличии управления)

подробнее см. Формирование состояния аварии

Действия при блокировке

•Не переключать - не изменять текущее состояние Выходов команд пока Блокировка равна "Истина"

•Открыть - установить Выходы Открыть(Включить) в "Истина", Закрыть(Отключить) - в "Ложь" и не изменять пока Блокировка равна "Истина"

•Закрыть - аналогично Открыть, только наоборот.

•Сброс - установить Выходы "Открыть (включить)" и "Закрыть (Отключить) в "Ложь" и не изменять пока Блокировка равна "Истина".

Действия при аварии

•Не переключать - не изменять текущее состояние Выходов команд пока Авария равна "Истина"

•Открыть - установить Выходы Открыть(Включить) в "Истина", Закрыть(Отключить) - в "Ложь" и не изменять пока Авария равна "Истина"

•Закрыть - аналогично Открыть, только наоборот.

•Сброс - установить Выходы "Открыть (включить)" и "Закрыть (Отключить) в "Ложь" и не изменять пока Авария равна "Истина".

Запрет на изменение режима...

Установка этого флажка делает недоступными кнопки переключения режима в окне управления. Режим будет переключаться только от входа Автомат.
