ЭЛЕМЕНТ

НАЗНАЧЕНИЕ

Надпись "Авария"

Появляется, если сформированный (независимо от режима) выход Авария равен "Истина" Иначе надпись отсутствует. (см. Формирование аварии)

Кнопка "Режим"

Появляется совместно с надписью АВАРИЯ. При нажатии на эту кнопку снимается мигание сигнальной области и формируется соответствующее сообщение.

Надпись "Неисправность питания"

Информация для оператора, появляется если соответствующий вход равен "Истина"

Надпись "Местный"

Появляется, если соответствующий вход равен "Истина". При этом кнопки Открыть, Закрыть, Автоматический, Дистанционный становятся недоступными.

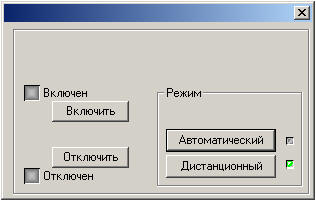

Кнопка "Автоматический"

Включает Автоматический режим. При этом кнопки Открыть и Закрыть становятся недоступными.

Кнопка "Дистанционный"

Включает Дистанционный режим. Становятся доступными все кнопки.

Индикаторы "Открыто" и "Закрыто"

Сигнализируют о наличии сигналов на входах Открыт и Закрыт соответственно.

Индикаторы "Открыть" и "Закрыть"

Сигнализируют о наличии сигналов на выходах Открыть и Закрыть соответственно.

Если установлена настройка "импульсные выходы", лампочка становится серой после того как управляющий импульс прошел.

Кнопка "Открыть"

Выходу Открыть присваивается "Истина", выходу Закрыть - "Ложь"

Кнопка "Стоп" (только у Задвижки)

Выходу Открыть присваивается "Ложь", выходу Закрыть - "Ложь", но авария по несрабатыванию при этом не формируется ( пока не будет нажата какая-то другая кнопка ).

Кнопка "Закрыть"

Выходу Открыть присваивается "Ложь", выходу Закрыть - "Истина"

Надпись "Блокировка"

Появляется, если соответствующий вход равен "Истина". При этом кнопки "Открыть", "Закрыть", "Автоматический", "Дистанционный" становятся недоступными.

Список "Недостоверные входы"

Этот список появляется только в том случае, если данные хотя бы одного из входов функционального блока имеют "плохой" признак качества (изображение ИМ в мнемосхеме при этом бледнеет). Более подробную информацию смотрите в разделе "Отображение недостоверности данных".

Кнопка "Квитировать"  появляется совместно со списком "Недостоверные входы". При нажатии на эту кнопку изображение ИМ в мнемосхеме перестает быть бледным вплоть до появления новых признаков недостоверности.
