Визуальные функциональные блоки категорий "Исполнительные механизмы", "Датчики", "Аппараты", ВФБ "Таблица" (категории "Управление"), переменные MasterSCADA
Недостоверность данных входов способны отображать только Визуальные функциональные блоки. Данные, пришедшие на входы функционального блока считаются недостоверными, если хотя бы один из входов функционального блока имеет "плохой" OPC-признак качества. Индикация признаков недостоверности зависит от связанного с ФБ элемента мнемосхемы. Для элементов, представляющих данные в виде числовых значений, эта строка подчеркивается, для элементов, имеющих только графическое изображение, оно становится более бледным.
ВФБ категории "Исполнительные механизмы":

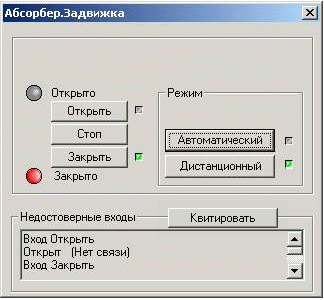

При наличии признака недостоверности данных на входах функционального блока, в нижней части окна оператора появляется список, содержащий информацию об источниках недостоверных данных.
Здесь отображается список входов функционального блока. Напротив каждого входа, данные на котором имеют "плохой" ОРС-признак качества, приводится расшифровка этого признака качества.
Если хотя бы один вход имеет недостоверные данные, то изображение исполнительного механизма в мнемосхеме становится более бледным. После нажатия кнопки "Квитировать" данные всех входов считаются достоверными (при этом изображение в мнемосхеме перестает быть бледным) до прихода недостоверных данных на какой-либо из входов функционального блока.
ВФБ категории "Датчики", "Аппараты", ВФБ "Таблица" и переменные MasterSCADA:
ВФБ "График":

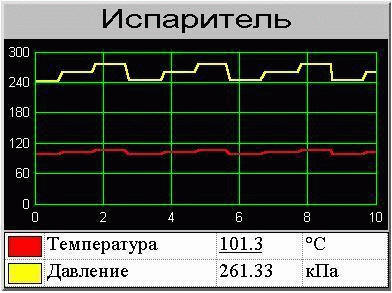

Если данные на каком-либо из входов функционального блока имеют "плохой" OPC-признак качества, то в таблице параметров Графика, соответствующий параметр будет подчеркнут.
ВФБ "Индикатор состояния":
Если данные на входе этого функционального недостоверны, то его изображение в мнемосхеме становится более бледным.
ВФБ "Емкость" и "Емкость с мешалкой":
При настройке изображения ФБ в мнемосхеме на закладке "Цвет" выбирается "Цвет при недостоверности". Если хотя бы один вход ФБ имеет недостоверные данные, то изображение ФБ в мнемосхеме закрашивается этим цветом.
ВФБ "Таблица":
Если данные на каком-либо из входов функционального блока имеют "плохой" OPC-признак качества, то соответствующий параметр будет подчеркнут.
Переменные MasterSCADA

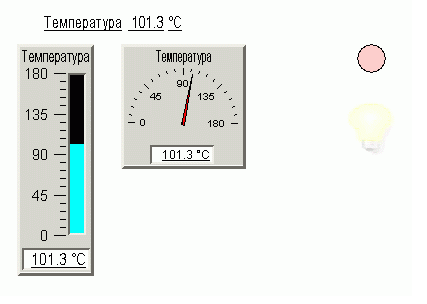

При использовании переменных MasterSCADA в качестве визуальных функциональных блоков, недостоверность отображают следующие элементы: Редактируемое значение, Значение, Индикатор значения, Стрелочный прибор, График, Индикатор графический и Индикатор мнемонический. При этом в Редактируемом значении, Значении, Индикаторе значения, Стрелочном приборе и Графике недостоверные данные подчеркиваются, а у Индикаторов графического и мнемонического изображение в мнемосхеме становится более бледным.

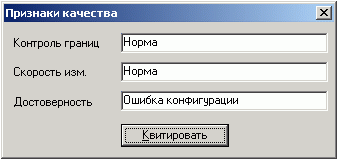

При щелчке левой кнопкой мыши по изображению ВФБ в мнемосхеме, данные на входах которого недостоверны, появляется диалоговое окно, содержащее расшифровку признака недостоверности входа, а также признаки контроля границ и скорости изменения данных входа. Вид этого окна показан ниже:
При нажатии на кнопку "Квитировать", данные соответствующего входа перестают считаться недостоверными до того момента, пока на вход снова не придут недостоверные данные.
