Индикатор графический

risovanie_mnemoshem.dobavlenie_i_udalenie_elementov.aperemennye_kak_vfb.indikator_graficheskij

Индикатор мнемонический это контрол События , а также Значения, Выхода ФБ, Расчета типа "Дискретный". Контрол представляет собой овал или прямоугольник, цвет которого меняется в зависимости от состояния исходной переменной (Истина или Ложь), цвет состояний пользователем.

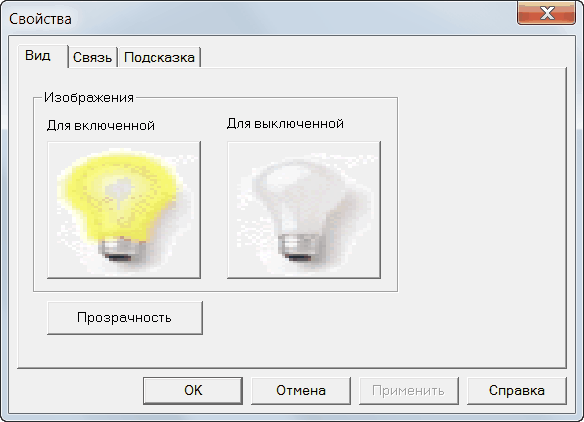

Через контекстное меню компонента, пункт "Свойства" можно вызвать окно настройки свойств.

risovanie_mnemoshem.dobavlenie_i_udalenie_elementov.aperemennye_kak_vfb.indikator_graficheskij1

Вкладка "Вид"

ЭЛЕМЕНТ

ОПИСАНИЕ

Изображения

Задает изображения для включенного и выключенного состояния исходной переменной.

Нажатие на кнопку с рисунком приводит к открытию диалогового окна выбора файла.
