Создать зону выбора можно перетащив Событие в мнемосхему правой кнопкой мыши, затем в открывающемся контекстном меню выбрать "Зона выбора". "Зона выбора" представляет собой прямоугольник, полностью прозрачный в режиме исполнения (в режиме исполнения видна только рамка прямоугольника). С помощью зоны выбора в мнемосхеме можно создавать активные области, позволяющие в режиме исполнения отслеживать щелчок левой кнопки мыши внутри ее границ, и производить при этом определенные действия.
При активизации зоны выбора (щелчке левой кнопкой мыши в режиме исполнения внутри области, ограничиваемой зоной выбора) происходит следующее:

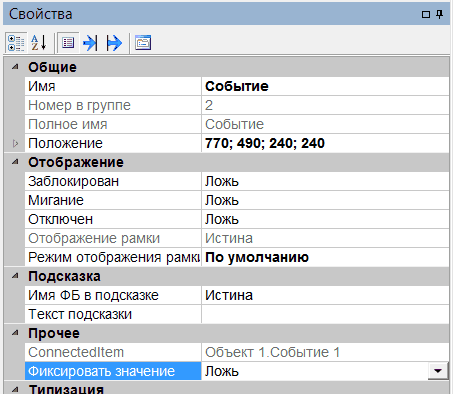

•На выходе События либо выдается импульс, либо устанавливается сигнал Истина, который снимается при повторной активизации зоны выбора. По умолчанию на выходе События выдается импульс. Настройка, определяющая фиксировать сигнал на выходе События или нет, задается в мнемосхеме (свойство зоны выбора "Фиксировать значение"):
•При переходе выхода связанного с зоной выбора События из Ложь в Истина, формируется сообщение, а также выполняются все действия, заданные для этого события.
Для того, чтобы в режиме исполнения зона выбора корректно обрабатывала события мыши, необходимо, чтобы на мнемосхеме она находилась поверх остальных элементов (см также "Z-порядок").
