Значение параметра отображается на мнемосхеме в окне параметра цифрами черного цвета. Размерность параметра определяется назначенной шкалой для Выхода и располагается справа от значения. В нормальном состоянии параметра окно параметра индицируется голубым цветом (цвет может быть изменен в редакторе мнемосхем).
Событие выхода значения параметра за предупредительную границу (верхнюю или нижнюю) индицируется желтым мигающим цветом окна параметра на фоне серого (цвета могут быть изменены в редакторе мнемосхем).
Событие выхода значения параметра за аварийную границу (верхнюю или нижнюю) индицируется красным мигающим цветом на фоне серого(цвета могут быть изменены в редакторе мнемосхем).
После съема мигания (квитирования) окно параметра начинает светиться ровным цветом, желтым или красным.
Вход параметра в нормальные пределы сопровождается изменением цвета окна на голубой.
Событие выхода параметра за какую–либо границу и возврат в нормальные пределы индицируется миганием голубого поля значения параметра.
Отображение |
Поведение |
Событие |
Примечания |
|
Нормальное состояние аналогового параметра |
Мигание цвета поля только, если было нарушение какой–либо из границ и возврат в нормальное состояние без квитирования. |
|
|
Нарушена предупредительная граница верхняя или нижняя |
Мигание цвета поля |
На соответствующем выходе (НПГ или ВПГ) будет единица |
|
Нарушена аварийная граница верхняя или нижняя |
Мигание цвета поля |
На соответствующем выходе (ВАГ или НАГ) будет единица |
|
Значение параметра недостоверно, отображено последнее достоверное значение, если значение неизвестно, то поле остается пустым. |
Мигание цвета рамки |
Контроллер сформировал «плохой» признак качества переменой. Аппаратная недостоверность |
|
Значение параметра недостоверно, отображено последнее достоверное значение, если значение неизвестно, то поле остается пустым. |
Мигание цвета рамки |
Присутствует ИСТИНА на входе «Технологическая недостоверность» либо параметр признан недостоверным по скорости |
|
Значение параметра может быть недостоверно. Параметр рассчитывается с использованием констант, а не реальных параметров |
Мигание цвета рамки |
Имеется внутренний признак «Низкая точность» |
Примечание: мигание цвета поля прекращается после того, как авария была квитирована
Поле вывода значения аналогового параметра является динамическим элементом.
При нажатии на левую клавишу мыши открывается окно для получения информации (окно значения параметра).

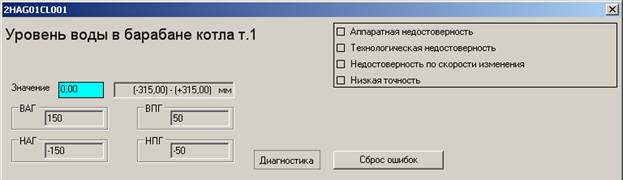

Вид окна:
Элементы окна:
Поле |
Содержание |
Заголовок окна |
Код KKS параметра или при его отсутствии - положение параметра в дереве объектов |
Наименование |
Наименование параметра указанное в свойствах элемента в редакторе мнемосхем |
Значение |
В левом поле отображается текущее значение переменной, в правом – диапазон изменения |
ВАГ |
В соответствующих полях показывается текущее значение аварийных и предупредительных границ |
ВПГ |
|
НАГ |
|
НПГ |
|
Диагностика |
При нажатии на данную кнопку раскрывается правая часть окна. |
Аппаратная недостоверность |
При возникновении соответствующей ситуации, ее индикатор становится красным |
Технологическая недостоверность |
|
Недостоверность по скорости изменения |
|
Низкая точность |
|
Сброс ошибок |
При нажатии на данную кнопку происходит квитирование аварийных и предаварийных ситуаций. Элемент на мнемосхеме перестает мигать. При нажатии на данную кнопку, выход ФБ «Неквитированная авария» становится равен ЛОЖЬ. |
