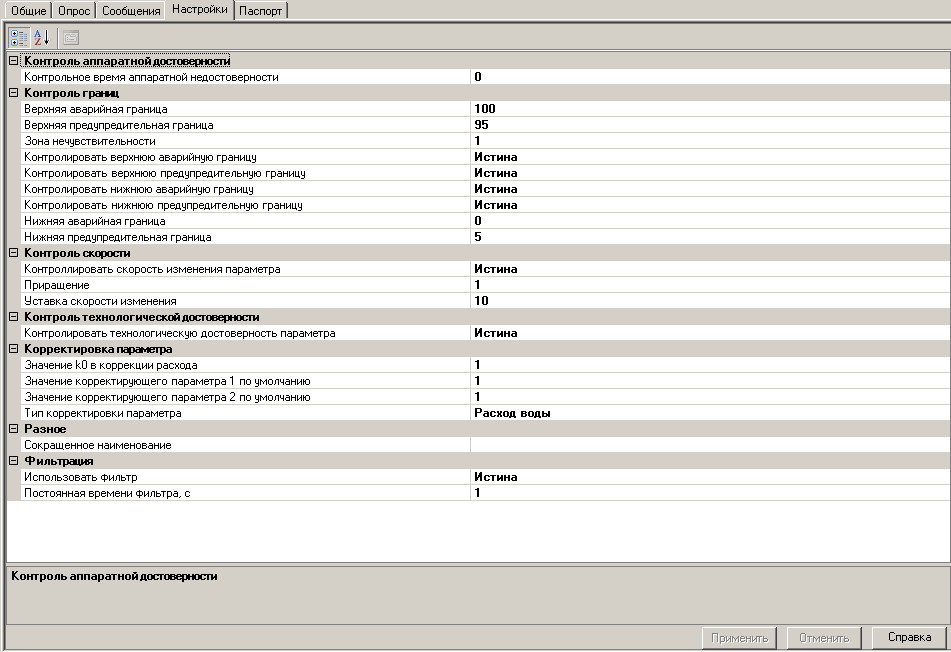

Название

Назначение

Контрольное время аппаратной недостоверности

Сообщение об аппаратной недостоверности будет выдаваться после истечения времени заданного в поле. Значение в секундах.

Верхняя аварийная граница

Задается значение верхней аварийной границы

Верхняя предупредительная граница

Задается значение верхней предупредительной границы

Зона нечувствительности

Если значение параметра вернется из-за граничной уставки меньше чем на величину зоны нечувствительности, то признак пресечения границы не сбросится (Удалено: значение параметра вернется из-за граничной уставки меньше чем на величину зоны нечувствительности, то признак пресечения границы не сбросится)

Контролировать верхнюю аварийную границу

Определяется, нужно ли контролировать верхнюю аварийную границу.

Контролировать верхнюю предупредительную границу

Определяется, нужно ли контролировать верхнюю предупредительную границу.

Контролировать нижнюю аварийную границу

Определяется, нужно ли контролировать нижнюю аварийную границу.

Контролировать нижнюю предупредительную границу

Определяется, нужно ли контролировать нижнюю предупредительную границу.

Нижняя аварийная граница

Задается значение нижней аварийной границы

Нижняя предупредительная граница

Задается значение нижней предупредительной границы

Контролировать скорость изменения параметра

Определяется, нужно ли контролировать скорость изменения параметра. Если переменная изменилась в секунду  на величину больше уставки, то формируется авария.

Приращение

Задается временной интервал для вычисления скорости изменения параметра. Чем выше значение этой величины тем меньше «скачет» значение скорости при малых колебаниях параметра.

Уставка скорости изменения

Задается величина уставки для формирования аварии по скорости изменения. Если переменная изменилась на данную величину за интервал указанный в поле приращение, то формируется авария.

Контролировать технологическую недостоверность параметра

Определяется необходимость ввести дополнительный вход «Технолог недостоверность» в функциональный блок. Возможность контролировать технологическую недостоверность параметра, вычисленную программно

Тип корректировки параметра

Корректировки поддаются расходы воды и пара, а так же уровень. В данном поле выбирается, по какому алгоритму выполнять корректировку.

Значение k0 в коррекции расхода

Коэффициент сужающего устройства расходомера

Значение корректирующего параметра 1 по умолчанию

•Для расхода: Задается значение давления P, которое будет использоваться для расчета плотности (плотность участвует в расчете реального расхода

•Для уровня: Задается значение коэффициента k, участвующее в формуле расчета уровня.

Данные значение используется в случае, если на вход ФБ «КорВход» придет сигнал с плохим признаком качества. В этом случае срабатывает флаг «Низкая точность»

Значение корректирующего параметра 2 по умолчанию

•Для расхода: Задается значение температуры, которое будет использоваться для расчета плотности

•Для уровня: Задается значение коэффициента b, участвующее в формуле расчета уровня.

Данные значение используется в случае, если на вход ФБ «КорВход1» придет сигнал с плохим признаком качества. В этом случае срабатывает флаг «Низкая точность»

Сокращенное наименование

Используется при составлении отчетов РОП

Использовать фильтр

Требуется ли фильтровать полученное значение на входе функционального блока. В качестве фильтра используется апериодическое звено первого порядка.

Постоянная времени фильтра, с

Задается постоянная времени фильтра.
