Обработка графика – это другой график, данные которого получены из исходных данных трансформацией по некоторому алгоритму. Обработки делятся на:
- математические: содержат математические операции над графиков
- фильтры: задают фильтрацию данных графика
- операции: задают операции между данными двух графиков
Добавление обработок, производится из контекстного меню окна графиков. Так как обработка является пером, то на нее может быть также наложена другая обработка, а также для нее применимы все операции с перьями в целом.
Математические обработки – это обработки, исходными данными которых являются данные одного графика, результатом которых является математическое преобразование исходных данных.
Настройки математической обработки:
- интервал. Определяет кол-во значений, участвующих в групповой обработке. Например кол-во значений, по которым вычисляется среднее значение (интервал, за который происходит усреднение). Интервал - безразмерная величина, показывает количество исходных значений. Если интервал равен нулю, то он выбирается автоматически как 1/10 количества значений в текущем окне просмотра. Если интервал больше количества значений (например 1000), обработка рассчитывается для всего окна и отображается в виде константы.
- действие. Определяет тип трансформации значений
- аргумент. Определяет график, трансформация которого осуществляется
Имеются следующие математические обработки: натуральный логарифм, десятичный логарифм, экспонента, степень двойки, степень десяти, производная, интеграл.
Фильтры – это обработки, исходными данными которых являются данные одного графика, результатом которых являются отфильтрованные исходные данные.
Настройки фильтра аналогичны настройкам математических обработок. Имеются следующие фильтры: среднее, экспоненциальное (скользящее) среднее, среднее квадратичное отклонение, дисперсия, фильтр первого порядка, минимальное, максимальное.

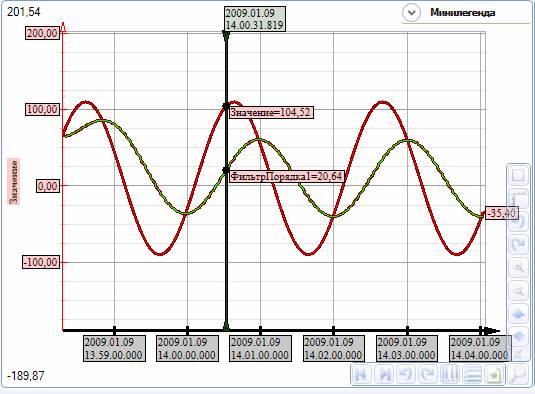

На рисунке показана обработка "Фильтр первого порядка" для исходного синусоидального графика:
Операции - это обработки, исходными данными которых являются данные двух графиков, а результатом – график операции между этими данными.
Настройки операций:
- действие. Определяет операцию между данными двух графиков
- аргумент X. Определяет график, являющийся первым аргументом операции.
- аргумент Y. Определяет график, являющийся вторым аргументом операции.
Перечень операций: сумма, разность, произведение, частное, остаток, среднее, зависимость, корреляция.
Обратите внимание, что операция "зависимость" представляет собой обычный график зависимости одного параметра от другого Y=F(X).Если желательно отображение обработки и исходного графика в одинаковых масштабах - следует задать связь с исходным графиком по категории "Окно Y" в настройках.
