Панель разметки отображает список всех графических объектов разметки тренда.
К разметке относятся все объекты, не являющиеся графиками: оси, координатные сетки, закладки, уставки, бордюр и другие
Тулбар панели разметки содержит следующие кнопки, сверху вниз:
- переключение вида: простой/детальный
- группировка: группировка по типу/группировка отключена. Переключение группировки осуществляется последовательными кликами мыши по кнопке. Включенное состояние группировки индицируется утопленной кнопкой.
Контекстное меню панели разметки содержит следующие команды:
- Уставки: меню включения/выключения уставок
- Добавить: меню добавления новых объектов разметки
- Удалить. Удаляет выделенные объекты разметки
- Вид: простой/детальный. Устанавливает простой или детальный вид
- Показать все. Делает все объекты разметки видимыми
- Скрыть все. Делает все объекты разметки невидимыми

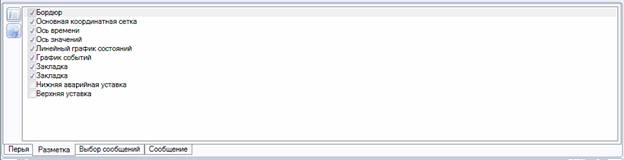

Вид панели разметки может быть простой или детальный. Простой вид отображает следующую информацию по каждому перу:
- чекбокс видимости объекта
- название объекта

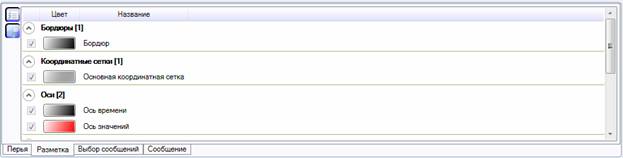

Детальный вид отображает следующую информацию по каждому элементу разметки:
- чекбокс видимости элемента
- кнопка вызова диалога редактирования внешнего вида. Данная кнопка индицирует текущий цвет линий объекта
- название объекта. При клике мыши возможно редактирование названия
Для списка объектов разметки может быть выбрано два типа группировки:
- по типу объекта
- группировка отключена
Для столбцов панели может быть задана сортировка по возрастанию или убыванию. Сортировка переключается кликом мыши по заголовку панели. Размеры столбцов заголовка легенды можно изменять. Также можно менять столбцы местами.
При клике мыши на строку с объектом - он становится выбранным. При наведении мыши – подсвечивается в окне графиков.
Пользовательский интерфейс таблицы панели разметки соответствует общему интерфейсу таблиц.
