Панель перьев отображает список всех перьев тренда (переменных MasterSCADA, задающих графиков и графических обработок). Тулбар панели перьев содержит следующие кнопки, сверху вниз:
- переключение вида: простой/детальный
- группировка перьев: группировка по шкале/группировка по типу пера/группировка отключена. Переключение группировки осуществляется последовательными кликами мыши по кнопке. Включенное состояние группировки индицируется утопленной кнопкой.
- добавить перья: вызывает диалог выбора перьев
- удалить выделенное перо: удаляет активное перо
- открыть диалог редактирования таблицы/формулы пера: открывается соответствующий диалог
Контекстное меню панели перьев содержит следующие команды:
- добавить задающий график. Добавляет задающий график
- удалить. Удаляет выделенные перья
- вид: простой/детальный. Устанавливает простой или детальный вид
- показать все. Делает все перья видимыми
- скрыть все. Делает все перья невидимыми

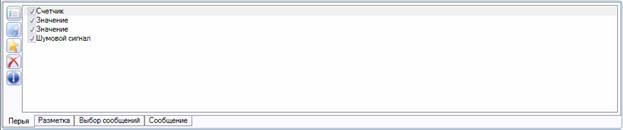

Вид панели перьев может быть простой или детальный. Простой вид отображает следующую информацию по каждому перу:
- чекбокс видимости пера
- название пера

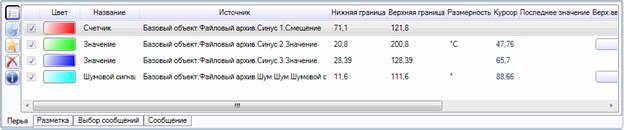

Детальный вид отображает следующую информацию по каждому перу:
- чекбокс видимости пера
- кнопка вызова диалога редактирования внешнего вида пера. Данная кнопка индицирует текущий цвет линий пера
- название пера. При клике мыши возможно редактирование названия
- источник пера - переменная MasterSCADA
- текущие границы вертикального масштаба. При клике мыши возможно редактирование границ. Рядом со значениями границ размещены кнопки автомасштаба и масштаба шкалы, дублирующие кнопки на вспомогательной вертикальной панели окна графиков
- размерность пера
- значение пера в срезе вертикального курсора
- последнее значение пера
- кнопки управления видимостью уставок пера - заданных границ переменной MasterSCADA. Если границы переменной не заданы на закладке переменной "Контроль значений" или для шкалы переменной, то кнопка соответствующей уставки невидима. Нажатие кнопки включает/выключает видимость заданной уставки. При включенной уставке – ее значение отображается на кнопке.
- чекбокс управления видимости пера в минилегенде
Для списка перьев может быть выбрано три типа группировки:
- по типу источника (аналоговые, дискретные, перечислимые, другие)
- по системной шкале пера
- группировка отключена
Для столбцов панели может быть задана сортировка по возрастанию или убыванию. Сортировка переключается кликом мыши по заголовку панели. Размеры столбцов заголовка легенды можно изменять. Также можно менять столбцы местами.
На панель перьев может быть добавлена переменная MasterSCADA путем перетаскивания ее из дерева объектов. Если переменная перетаскивается на пустое место – она добавляется как новое перо. Если перетаскивается на существующее перо – то происходит перепривязка источника пера.
При клике мыши на строку с пером – выбранное перо становится активным пером. При наведении мыши на строку с пером – оно подсвечивается в окне графиков
Пользовательский интерфейс таблицы панели перьев соответствует общему интерфейсу таблиц.
