Визуальный функциональный блок

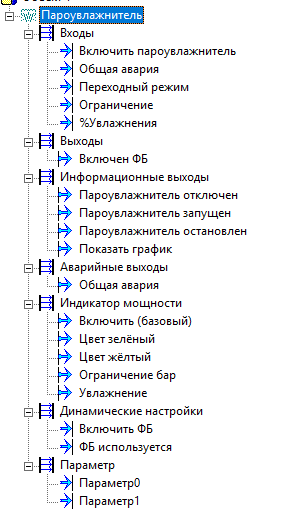

Вид функционального блока в дереве объекта:
Описание:
Визуальный функциональный блок Пароувлажнитель предназначен для определения состояния увлажнителя данного типа. ФБ также предоставляет возможность отображения на мнемосхеме рассматриваемого элемента вентиляционной установки, привязанного к этому ФБ.
ФБ предназначен для визуализации технологических параметров работы увлажнителя и не предусматривает функций управления.
ФБ имеет два типа не редактируемых изображений (окон).
Первый – изображение на общей технологической мнемосхеме в режимах DT и RT – создаётся «перетаскиванием» ФБ из дерева объектов на мнемосхему. Имеет ограниченный функциональный набор – только анимацию работы увлажнителя, аварий и параметра мощности в виде прогресс бара.
Второй – отдельное «pop-up» окно с изображением пароувлажнителя, доступное только в режиме RT по нажатию на первое изображение. Имеет полный функциональный набор – анимация работы увлажнителя, аварий, параметра мощности в виде прогресс бара, аварийные сообщения и график на 1-3 параметра.
Логика работы функционального блока:
В зависимости от комбинации входных сигналов определяется и отображается состояние увлажнителя в каждый момент времени.
Смотрите также:
•Свойства и настройки функционального блока:
Страница свойств "Настройка" | Входы и выходы ФБ
Примечание: ФБ доступен во всех редакциях кроме Free версии MSRT32 (на 32 тега).
