Входы ФБ:
|
Имя |
Тип |
Примечание |
Входы |
Включить пароувлажнитель |
Логический |
«1» - запускает пароувлажнитель. |
Общая авария |
Логический |
«1» - на мнемосхеме появляется аварийное предупреждение ФБ. |
|
Переходный режим |
Логический
|
Сигнал для определения переходного режима пароувлажнителя. Отключает Информационный выход «Пароувлажнитель запущен». |
|
Ограничение |
Логический |
Определяет наличие режима ограничения мощности увлажнителя. |
|
%Увлажнения |
Целый |
Определяет мощность увлажнения пароувлажнителя. |
|
Динамические настройки ФБ |
Включить ФБ |
Логический |
Значение «1» определяет, что этот элемент используется в конкретной вентиляционной установке. Начальное состояние «0» (выкл) данного входа скрывает (делает невидимым) всякое представление пароувлажнителя. Изменение состояния входа Включить ФБ меняет состояние выхода Включен ФБ соответственно. |
ФБ используется |
Логический |
Определяет, используется ли пароувлажнитель в данное время года. |
|
Параметр |
ПараметрN |
Вещественный |
На этот вход подается значение соответствующего параметра, который отображается в виде графика в информационном окне ФБ. Число графиков не должно превышать трех. Число параметров определяется на странице свойств «Настройки». |
Выходы ФБ:
|
Имя |
Тип |
Зависимости (Формулы, связи) |
Примечание |
Выходы |
Включен ФБ |
Логический |
Принимает значение «1» при значении «1» входа «Включить ФБ». |
Информирует о состоянии ФБ. |
Информа-ционные выходы* |

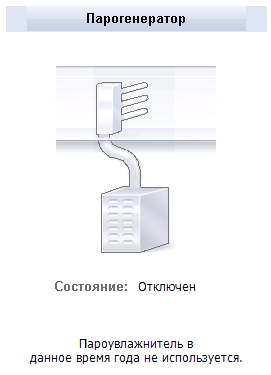

Увлажнитель отключен |
Логический |
Принимает значение «1» при значении входов «Включить ФБ» = «1», «ФБ используется» = «0» и отсутствии аварийных сигналов. |
|
Увлажнитель запущен |
Логический |
Принимает значение «1» при динамических настройках «Включить ФБ» = «1»**, «ФБ используется» = «1», при значении входа «Включить пароувлажнитель» = «1» и отсутствии аварии и сигналов о переходном процессе. |
|
|

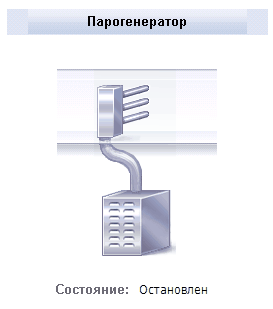

Увлажнитель остановлен |
Логический |
Принимает значение «1» при значении входов "ФБ используется" = «1» И "Включить пароувлажнитель" = «0» и отсутствии сигналов о переходном процессе и аварии. |
|
|
Аварийные выходы* |

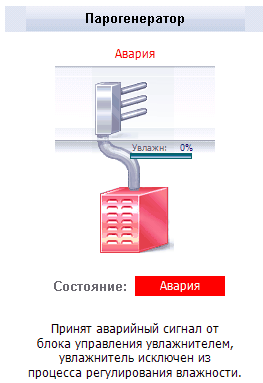

Общая авария |
Логический |
|
Используется для обработки аварийного сигнала.
|
Выходы индикатора мощности* |
Включить (базовый) |
Логический |
Включается автоматически при значении входа «Включить пароувлажнитель» = «1». |
Выход предназначен для отображения индикатора мощности на мнемосхеме и в информационном окне.
|
Цвет зеленый |
Логический |
Выход группы Индикатор мощности «Включить (базовый)» = 1 И вход «Ограничение» = 0 |
Принимает значение ИСТИНА, если увлажнитель работает в нормальном режиме.
|
|
Цвет желтый |
Логический |
Выход группы Индикатор мощности «Включить (базовый)» = 1 И вход «Ограничение» = 1 |
Принимает значение ИСТИНА, если увлажнитель работает в режиме ограничения.
|
|
Увлажнение |
Целый |
|
Текущее значение процента увлажнения. |
* - Наличие групп выходов настраивается на странице свойств ФБ «Настройки».
** - Во всех последующих выходах в логике вход «Включить ФБ» = ИСТИНА. В противном случае, ФБ на мнемосхеме отображаться не будет.
Смотрите также:
•Описание ФБ "Пароувлажнитель"
Примечание1: ФБ возможно использовать только при наличии дополнительной опции. Обратитесь в службу технической поддержки.
Примечание2: Пароувлажнитель и парогенератор - идентичное оборудование в данном контексте.
