Объекты и Компьютеры можно перетаскивать мышью в окна стандартных документов (мнемосхем), причем как в собственную, так и в мнемосхемы других объектов (см. раздел "Переменные MasterSCADA как визуальные функциональные блоки"). При этом в мнемосхеме создается кнопка, по которой в режиме исполнения можно осуществить переход к любому документу перетаскиваемого объекта. На кнопку может быть помещено сжатое изображение выбранной мнемосхемы, точечный рисунок по вашему выбору (см закладка "Окна"), либо статический текст.
Если перетаскивать Объект или Компьютер, держа нажатой левую кнопку, то документ, который будет открываться по кнопке объекта выбирается следующим образом:
•для Компьютеров: Если Компьютер имеет стартовую мнемосхему, то создается кнопка перехода на стартовую мнемосхему компьютера. Если стартовой мнемосхемы у перетаскиваемого компьютера нет, то создается кнопка перехода к первому из списка имеющихся у него документов.
•для Объектов: Создается кнопка для перехода к документу по умолчанию, который устанавливается для Объекта на его странице свойств "Окна".
При перетаскивании Объекта или Компьютера правой кнопкой мыши, в появляющемся контекстном меню из списка доступных документов можно выбрать тот, который будет открываться при нажатии на кнопку в режиме исполнения.

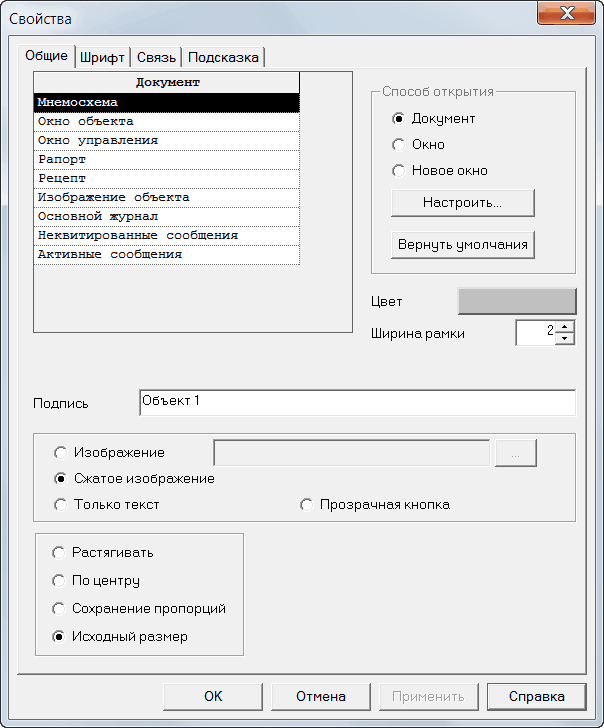

По умолчанию кнопка перехода к документам наследует способы открытия документов из настроек Объекта или Компьютера. Эти настройки, а также тип открываемого по кнопке документа могут быть переопределены на ее странице свойств "Общие", внешний вид которой показан ниже:
Элементы управления:
ЭЛЕМЕНТ |
ОПИСАНИЕ |
Список "Документ" |
Список документов Объекта/Компьютера. Жирным шрифтом отображаются уже созданные документы. Тот документ, который выделен в списке (черным фоном) и будет открываться при нажатии на кнопку в режиме исполнения. |
Поле "Экземпляр" |
Позволяет выбрать экземпляр типового объекта который будет вызывать кнопка. <По выбору> - при нажатии будет вызываться список со всеми экземплярами, из которого можно выбрать нужный <Все> - окно не привязано к конкретному экземпляру, а отображает значения текущего экземпляра. Если настройка включена для журнала, то в этом случае в журнале отображаются сообщения от всех экземляров. |
Способ открытия |
Серый цвет заголовка группы означает унаследованные настройки. (см Способы открытия документов). |
Флаг "Добавлять в подпись" |
В подпись кнопки будет добавлено имя экземпляра. |
Кнопка "Настроить" |
|
Остальные настройки |
Определяют внешний вид кнопки. |
