ЭЛЕМЕНТ

ОПИСАНИЕ

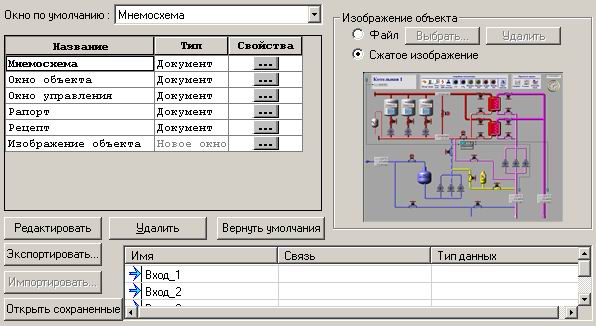

Список окон

Таблица содержит перечень мнемосхем, доступных для редактирования. Если существует документ определенного типа, соответствующая строчка отображается жирным шрифтом. Чтобы выделить окно, щелкните по нему мышью, и оно выделится в рамку. Для каждой мнемосхемы можно переопределить способ открытия, а также расположение на экране. Настройки по умолчанию задаются на странице свойств Системы "Окна", или Компьютера (если объекту назначен компьютер):

•Столбец "Название" - тип мнемосхемы определенной на закладке Системы "Окна"

•Столбец "Тип" - с помощью выпадающего списка для каждого окна можно настроить способ его открытия

•Столбец "Свойства" - при нажатии на кнопки, находящиеся в ячейках этого столбца открывается диалоговое окно, с помощью которого для каждой мнемосхемы можно настроить параметры окна (расположение на экране и т.п.)

Выпадающий список "Окно по умолчанию"

Позволяет выбрать окно, которое будет устанавливаться по умолчанию при создании кнопки перехода к документам данного объекта.

Кнопка "Редактировать"

При нажатии этой кнопки открывается окно MasterGraph для редактирования данного документа.

Кнопка "Удалить"

Удалить созданный ранее документ.

Кнопка "Импортировать"

Использовать уже созданный документ. Перед импортом мнемосхемы необходимо удалить существующую, если она есть.

Кнопка "Экспортировать"

Осуществляет экспорт мнемосхемы, включая все ее ресурсы.

Кнопка "Вернуть умолчания"

При нажатии на эту кнопку настройки параметров открытия мнемосхем наследуются из настроек соответствующего компьютера (страница свойств Компьютера "Окна"), если же объекту не назначен компьютер, то наследуются параметры, установленные на странице свойств Системы "Окна".

Кнопка "Открыть сохраненные"

Позволяет просмотреть содержимое папки, в которой хранятся графические файлы с изображениями мнемосхемы, созданные в режиме исполнения. (см. также раздел Страница свойств Объектов "Окна" в режиме исполнения).

Группа "Изображение объекта"

Графическое изображение на кнопке объекта в мнемосхеме другого объекта. Это может быть сжатое изображение мнемосхемы данного объекта или графический файл (задается с помощью переключателей "Файл" и "Сжатое изображение"). Для выбора файла нажмите соответствующую кнопку и выберите любое изображение в формате ВМР. Объект может быть использован в мнемосхеме для того, чтобы можно было быстро перейти к его документам. (см. также раздел "Создание кнопок переходов к документам объектов и компьютеров" ).

Входы и выходы

В таблице для выделенного документа отображается список входов и выходов, а также их связи.
