Здесь можно установить высоту и ширину окон документов, добавлять и удалять новые типы окон. Эти настройки наследуются Компьютерами, для которых впоследствии можно будет переопределить значения всех атрибутов окон (кроме значка). У Компьютеров эта закладка почти такая же. Создание же конкретных документов настроенных здесь типов производится для Объектов на одноименной закладке свойств объекта, для которого вы хотите создать документ.
Документы, предопределенные в системе:
•Мнемосхема - это динамизированная технологическая схема объекта, которая может открываться в Windows-окне или на полном экране. Подробнее о создании и редактировании мнемосхем см справочную систему MasterGraph
•Окно объекта - динамизированная технологическая схема объекта, открываемая в всплывающем окне поверх мнемосхемы другого объекта. Как правило, включает в себя в качестве составной части данные объекта
•Окно управления - всплывающее окно, содержащее органы управления объектом и открывающееся поверх мнемосхемы другого объекта
•Рапорт - документ, предназначенный для печати или просмотра и содержащий текущие значения технологических параметров на определенный момент времени, или результаты (средние, интегральные и т. п.) значений технологических параметров за определенный период времени
•Рецепт - документ, предназначенный для одновременной загрузки в управляющее устройство в совокупности предварительно заданных или введенных оператором значений технологических параметров.
•Журнал - средство для просмотра сообщений, в котором реализована возможность фильтровать сообщения по тем или иным признакам.
•Тренд - предназначен для просмотра данных в графическом и табличном виде.
•Схема - документ предназначен для редактирования схемы функциональных блоков.
•Изображение объекта - документ предназначен для создания пользовательских изображений объекта, создается как обычная мнемосхема. Может быть использовано, как окно, либо как символ объекта. При вставке изображения объекта на мнемосхемы других объектов сохраняются все его свойства и настройки динамизации (подробнее см. Изображение объекта).

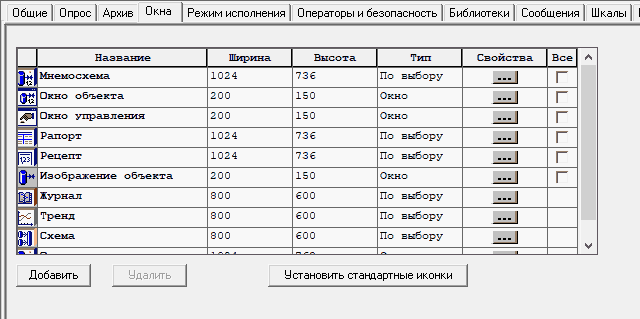

Вид:
Элементы управления:
ЭЛЕМЕНТ |
ОПИСАНИЕ |
Значок |
В режиме исполнения будет отображаться в панели инструментов для открытия документа данного типа. |
Таблица настроек типов стандартных документов |
•Название - имена типов окон. Настраиваются сразу для всех объектов Системы. •Ширина, Высота - размеры окон, которые будут унаследованы всеми компьютерами системы. На закладке "Окна" у свойств каждого компьютера ширину и высоту при необходимости можно будет изменить применительно к окнам конкретного компьютера. •Способ открытия - в выпадающем списке для каждого типа окна можно настроить способ открытия •Кнопка "Свойства" - при нажатии на эту кнопку открывается диалоговое окно, позволяющее для каждого типа документа настроить параметры окна (см. ниже). •Флаг"Все" - oесли установлен - все документы этого типа будут иметь данные атрибуты (включая уже созданные с другими атрибутами, существовавшими ранее), вступает в силу после пересохранения документа. oесли не установлен - только вновь создаваемые документы этого типа будут иметь данные атрибуты, а уже созданные ранее останутся с прежними. |
Кнопка "Добавить" |
Добавить новый тип окна |
Кнопка "Удалить" |
Удалить добавленный ранее тип окна (для предопределенных типов удаление не доступно) |
Кнопка "Установить стандартные иконки" |
Устанавливает стандартные изображения иконок для окон |
Параметры окна:

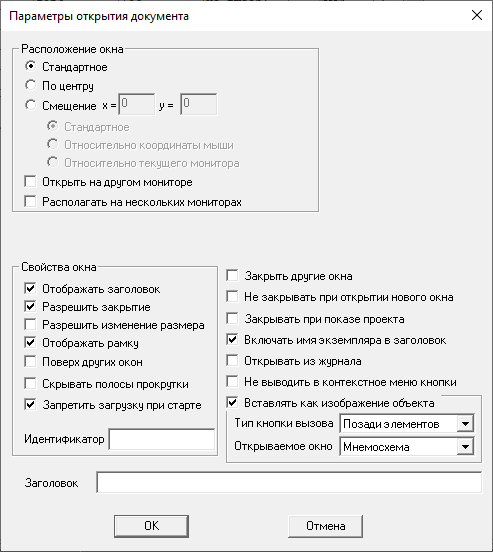

Настройка параметров открытия окна производится с помощью диалогового окна, показано ниже:
Чтобы вызвать это диалоговое окно, следует перейти на закладку "Окна" и нажать кнопку
у соответствующего документа.
Группа"Расположение окна" - становится доступна, только в том случае, если для документа установлен способ открытия "Окно" или "Новое окно".
•Стандартное - при открытии окно располагается в левом верхнем углу экрана.
•По центру - окно располагается по центру экрана.
•Смещение - позволяет для открываемого окна задать смещение в пикселях относительно левого верхнего угла экрана.
•Флаг "Относительно текущего монитора" - если установлен данный флаг, то при задании Смещения новое окно открывается относительно того монитора, на котором располагалась кнопка вызова данного окна. При настройках "По центру" и "Стандартное" окно будет открываться на том же мониторе, где находится кнопка вызова.
•Флаг "Относительно координаты мыши" - если установлен флаг, то при задании Смещения новое окно открывается относительно координаты мыши в этот момент (т.е. окно открывается рядом с кнопкой вызов по которой выполняется клик).
•Флаг "Открыть на другом мониторе" - если кнопка вызова (кнопка перехода к объекту) находится на мнемосхеме, открытой как "Окно" на мониторе 1, и если способ вызова по кнопке перехода задан "Новое окно", то новая мнемосхема по этой кнопке откроется на мониторе 2.

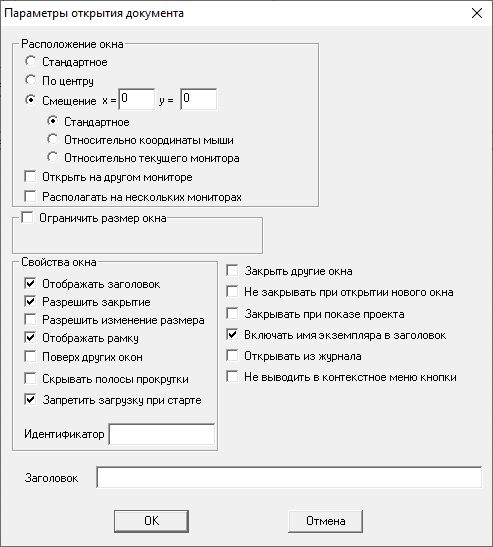

Группа "Размер" - доступна только для трендов и журналов. Размеры мнемосхем задаются на странице свойств Системы "Окна", и могут быть переопределены у каждого компьютера.
•позволяет задать размеры окна для трендов и журналов.
Группа "Свойств Окна" - становится доступна, только в том случае, если для документа установлен способ открытия "Окно" или "Новое окно".
•Флаг "Отображать заголовок" - при открытии окна отображается заголовок.
•Флаг "Разрешить закрытие" - если флаг не стоит, то окно закроется только в случае остановки проекта.
•Флаг "Разрешить изменение размера" - позволяет в режиме исполнения изменять размер окна.
•Флаг "Отображать рамку" - если флаг установлен, то в режиме исполнения отображается рамка объекта.
•Флаг "Поверх других окон" - при открытии окно располагается поверх других окон.
•Флаг "Запретить загрузку при старте" - данная настройка связана с настройкой "Загрузить все при старте" Системы. Если флаг загрузки окон у системы установлен, то при снятии данного флага, произойдет загрузка данного типа окна в оперативную память при старте (что приводит к ускорению его открытия в режиме исполнения).
•Флаг "Закрыть другие окна" - когда установлен, при открытии текущего окна закрываются все ранее открытые окна, кроме тех, у которых включена настройка "Не закрывать при открытии нового окна".
•Флаг "Не закрывать при открытии нового окна" - когда установлен, при открытии текущего окна не закрываются все ранее открытые окна.
•Флаг "Закрывать при показе проекта" - окно, открытое с этой настройкой закрывается при нажатии "Показать проект".
•Флаг "Включить имя экземпляра в заголовок"-в заголовке окна отображается имя экземпляра.
•Флаг "Открывать из журнала" - если флаг установлен, то при возникновении сообщений в объекте которому принадлежит окно, в контекстном меню сообщения появится пункт меню Открыть окно, из которого можно будет выполнить переход к данному окну.
•Флаг "Не выводить в контекстное меню кнопки" - если флаг установлен, то данное окно не будет выводится в контекстное меню кнопки вызова.
•Поле "Идентификатор окна" - в данном поле указывается текстовое значение идентификатора окна. При вызове окна с разными идентификаторами, создается новое окно. Подробнее в разделе Открытие нескольких экземпляров одного окна
В поле "Заголовок" вводится название окна.
•Флаг "Вставлять как изображение объекта" - позволяет указать что данный тип окон может вставлять как изображение объекта (подробнее см. Изображение объекта).
•Настройка "Тип кнопки вызова" - изображение объект содержит специальный контрол - кнопку вызова, с помощью который по щелку в режиме исполнения происходит переход к определенному окну. Настройка определяет Z-порядок данной кнопки вызова:
oПозади элементов - кнопка вызова создается ниже всех элементов. В этом случае расположенные на изображении элементы будут доступны для управления (например если в изображении будет исполнительный механизм, то при щелке по нему откроется его окно управления).
oПоверх элементов - кнопка вызова создается выше всех элементов. В этом случае она перекрывает остальные элементы и щелчок по ним блокируется. Данный вариант используется если управление из виджета не требуется и необходимо чтобы при щелчке в любом месте изображения происходил переход к окну.
oНе добавлять - кнопка вызова создается ниже всех элементов, но при этом у нее включена настройка "Заблокировать", т.е. кнопка в режиме исполнения работать не будет. Данный вариант используется если виджет используется только для отображения или управления, а переход к окну не требуется.
•Открываемое окно - позволяет выбрать какое будет открывать кнопка вызова.
