Страницы свойств Системы.
Служит для создания шаблонов архивирования. Шаблон архивирования назначается каждому интервалу измерений, введенному на странице свойств Системы "Шкалы".

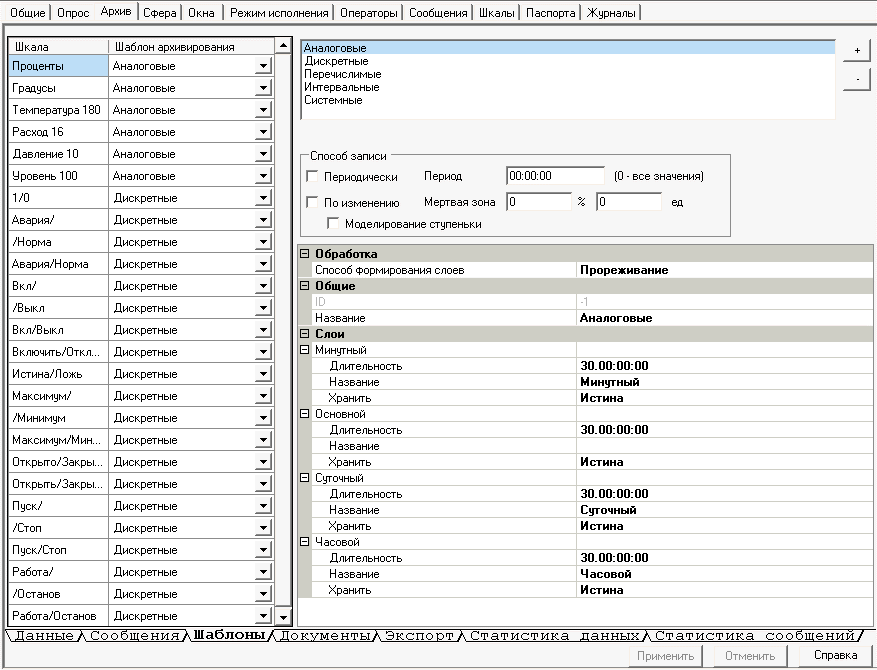

Вид:
Страница свойств визуально разделена на две части. В правой части создаются и настраиваются шаблоны. В левой части назначается шкале определенный шаблон, который будет использоваться для переменных данного типа по умолчанию. В дальнейшем для каждой конкретной переменной шаблон архивирования может быть переопределен.
Для создания нового шаблона архивирования нажмите кнопку с обозначением "+". Затем настройте его свойства в таблице.
Для удаления существующего шаблона нажмите кнопку с обозначением "-".
После создания шаблона назначьте его нужному диапазону измерения в левой части страницы свойств, используя выпадающий список.
Свойства Шаблонов:
НАЗВАНИЕ
|
ОПИСАНИЕ |
|
|---|---|---|
Группа "Способ записи данных" |
Периодически |
архивировать с заданным периодом (если = 0, то пишутся значения на каждом опросе) |
По изменению |
архивировать при изменении на мертвую зону. |
|
Мертвая зона, %
|
Переменная, которой назначен данный шаблон будет попадать в архив только в том случае, если она изменилась на величину большую, чем указана в мертвой зоне. Например, если переменная изменяется от 0 до 200 м, и в данном поле указано значение 1%, то в архив будет записано значение в том случае, если переменная изменилась более, чем на 2 м. Используется только для переменных, которым был назначен диапазон изменения. Подробнее см. Архивирование данных |
|
Мертвая зона, ед
|
Переменная, которой назначен данный шаблон будет попадать в архив только в том случае, если она изменилась на величину большую, чем указана в мертвой зоне. Используется только для переменных, которым не назначен диапазон изменения. Подробнее см. Архивирование данных |
|
Моделирование ступеньки |
||
Группа "Обработка" |
Внешнее формирования архива |
При включенной настройке формирование слоя (запись в него данных) средствами MasterSCADA не ведется. Данная возможность нужна если слой формируется в базе данных извне (сторонним ПО), а MasterSCADA используется только для вывода данных слоя. |
Способ формирования слоев |
Выбирается необходимый способ формирования слоя архива для текущего шаблона. См. Формирование слоев Поддерживаются два способа формирования слоя: •Прореживание - за каждый период создается не более 4 исходных точек (первое, последнее, минимальное, максимальное) с исходными отметками времени. •Интегральное среднее - за каждый период формируется одно агрегатное значение с алгоритмом "Интегральное среднее" с отметкой конца периода. При выборе данного пункта меню появляется дополнительная настройка - "Метод интегрирования", с помощью которой выбирает метод подсчета интеграла - "Метод левых прямоугольников" или "Метод трапеций". •Среднее - среднее арифметическое. При включении Интегральное среднее или Среднее появляются настройки: •Задержка формирования слоя - определяет задержку с которой будет произведен расчет интегрального среднего. Задержка необходима на случай если на момент формирования слоя, еще не пришли все данные в архив. •Формировать слои в ровное время - слой будет формироваться в ровное время, согласно шагу интервала. •Заполнять не полный интервал - настройка определяет нужно ли заполнять при старте начальный интервал. Например, если интервал 2 мин, а начальное время 13:01, то с включенной настройкой значения до 13:02 будут записываться в интервал 13:00, а если настройка выключена - эти значения будут пропущены и запись начнется с 13:02. |
|
Группа "Общие" |
ID |
Не настраивается. Носит информативный характер. |
Название |
Задается название шаблона. |
|
Группа "Слои" |
Длительность |
Определяет длительность хранения данных слоя. |
Название |
Название слоя |
|
Хранить |
Отключает формирование слоя для данного шаблона архивирования |
|
