ЭЛЕМЕНТ

ОПИСАНИЕ

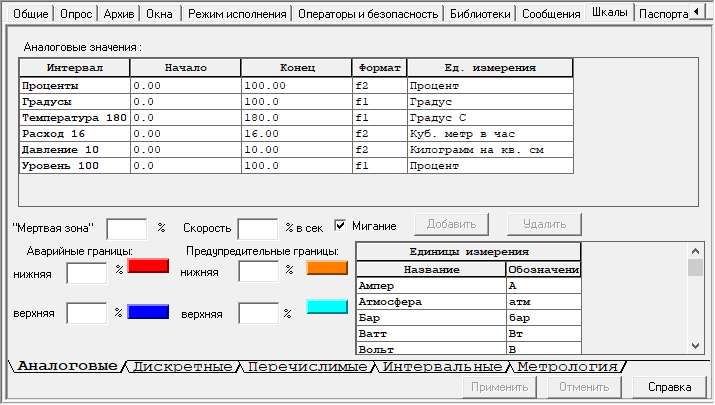

Таблица "Аналоговые значения"

•Интервал - название интервала

•Начало - нижняя граница интервала (от нее вычисляются нижняя аварийная и предупредительная границы)

•Конец - верхняя граница интервала (от нее вычисляются верхняя аварийная и предупредительная границы)

•Формат - в этом поле задается формат отображения значения. Буква обозначает тип отображения:

f (float) - число с плавающей запятой (например 12,7234).

e (exp) - экспоненциальный формат (например ).

Число обозначает количество отображаемых знаков после запятой.

•Единица измерения - выбирается из всплывающего списка.

Таблица "Единицы измерения"

В программу встроено несколько десятков единиц измерения. В случае необходимости вы можете добавить собственные.

•Название - название единицы измерения

•Обозначение - краткое обозначение единицы измерения

Группа "Границы"

Поля этой группы относятся к текущему, (т. е. выделенному в настоящий момент в рамочку) интервалу в таблице "Аналоговые значения" . Поля существуют следующие:

•"Мертвая зона"

•Скорость изменения

•верхняя и нижняя аварийные границы

•верхняя и нижняя предупредительные границы

Значения задаются в процентах. На основе данных таблицы и этих параметров будут автоматически вычислены абсолютные значения соответствующих параметров.

Это имеет смысл использовать в случае, когда несколько элементов (например, выходов объектов) имеют одинаковые значения границ. Тогда вам достаточно будет указать соответствующий интервал, и все значения выставятся автоматически.

Цветные кнопки

Служат для настройки цвета отображаемого в проекте значения переменных (входов и выходов) в пределах соответствующих границ .

Если вы хотите изменить цвет, нажмите соответствующую кнопку и появится стандартный диалог Windows для выбора цвета, а кнопка окрасится выбранным цветом.

Примечание: данные цвета не имеют отношения к цвету текста сообщений

Кнопка "Добавить"

Добавить Единицу измерения или название аналогового или дискретного значения (в зависимости от того, какая таблица в настоящий момент является текущей, т.е. содержит выделенный элемент)

Кнопка "Удалить"

Удалить Единицу измерения или название аналогового или дискретного значения (в зависимости от того, какая таблица в настоящий момент является текущей, т.е. содержит выделенный элемент)
