ЭЛЕМЕНТ

ОПИСАНИЕ

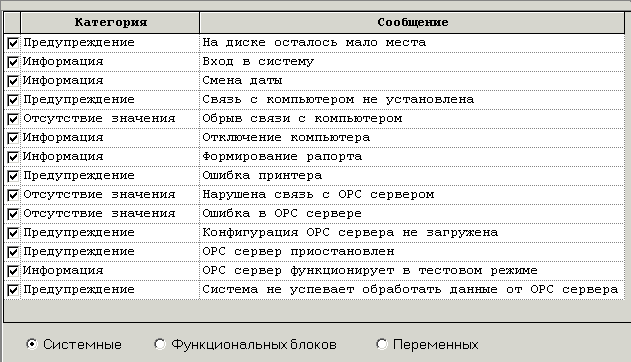

Таблица сообщений

•Флажки - установлением и снятием этих флажков вы можете разрешить или не разрешить вывод каждого сообщения.

•Категория - щелкните мышью на категории, которую хотите изменить и выберите другую из списка, если вас не устраивает категория по умолчанию. (Список категорий редактируется на страницах листе "Категории")

•Сообщение - тип сообщения

Кнопки выбора

•Системные - открывает в таблице сообщения, относящиеся к системным

•Функциональных блоков - открывает в таблице сообщения, относящиеся к функциональным блокам. Эти настройки будут унаследованы на странице "Сообщения" у функциональных блоков, где могут быть переопределены.

•Переменных - открывает в таблице сообщения, относящиеся к переменным проекта

ЭЛЕМЕНТ

ОПИСАНИЕ

На диске осталось мало места

Сообщение выдается, если архивация идет в файловый архив и на диске, на котором находится проект MasterSCADA осталось места менее чем задано в настройке "Свободное пространство на диске".

Вход в систему

Сообщение выдается когда оператор входит в систему

Смена даты

Сообщение выдается

Связь с компьютером не установлена

Сообщение выдается в сетевом проекте, в случае если компьютер не может установить связь с другим сетевым компьютером.

Отключение компьютера

Сообщение выдается в сетевом проекте, в случае если на сетевом компьютере был остановлен режим исполнения.

Обрыв связи с компьютером

Сообщение выдается в сетевом проекте, в случае если связь с компьютером была, но затем произошел обрыв связи.

Ошибка принтера

Сообщение выдается при ошибке принтера, если в проекте используется вывод сообщений на печать

Нарушена связь с ОРС сервером

Статусы OPC сервера

Ошибка в ОРС сервере

Конфигурация в OPC сервер не загружена

OPC сервер приостановлен

OPC функционирует в тестовом режиме

Система не успевает обработать данные от OPC сервера

Сообщение использовалось для OPC серверов стандарта DA 1.0, в версии DA 2.0 не используется.

Ошибка записи в переменную OPC сервера

Сообщение выдается если при записи ОРС сервер вернул ошибку.

Ошибки формируемые при работе с контроллерами с исполнительной системой MasterPLC

Загрузка конфигурации в контроллер

Сообщение выдается при загрузки конфигурации в контроллер.

Ошибка загрузки конфигурации контроллера

Сообщение выдается, если не удалось загрузить конфигурацию в контроллер.

Нет соединения с контроллером

Сообщение выдается, если не удается установить связь с контроллером.

Ошибка записи данных в контроллер

Сообщение выдается, если не удалось произвести запись данных в контроллер

Сообщение от контроллера

Передает одно из сообщений сформированных контроллером. Возможны следующие сообщения:

•Произведено переключение с контроллера 1 на контроллер 2

•Произведено переключение с контроллера 2 на контроллер 1

•Не задан IP адрес контроллера

•Указан некорректный IP-адрес компьютера

Установлено соединение

Выдается когда с контроллером установлено соединение по модему.

Ошибка установки соединения

Выдается когда с контроллером не удалось установить соединение по модему.

Отказ встроенных модулей УСО

Сообщение выдается если контроллер не может установить связь со встроенным модулями ввода-вывода (для модульных контроллеров WinPAC, I-8000, Adam-4000 и подобных).

Отказ внешних модулей УСО

Сообщение выдается если контроллер не может установить связь с внешними модулями ввода-вывода - опрашиваемых по RS-232, RS-485.

Отказ связи с другим контроллером

При включенном межконтроллерном обмене сообщение выдается если контроллер не может установить связь с другим контроллером.

Ручной запрет управления

Сообщения контроллеров МФК3000/5823, выдается когда в контроллере включен специальный ключ в положение отключения выходов

Отказ модуля

Сообщение формируемые системой с резервированием компьютеров

Отказ основного

Формируется при отказе основного компьютера

Отказ резервного

Формируется при отказе резервного компьютера

Переключение режима работы компьютера

Формируется при изменении режима компьютера (переключении режима с основного на резервный или наоборот).

Сообщение формируемые системой архивации при архивации в базу данных

Архивирование данных: нет связи с БД

Формируется если БД-коннектор не может установить связь с СУБД

Архивирование данных - ошибка:

Формируется если сообщение передается от самой СУБД. При этом выводится имя БД-коннектора и текст ошибки которая вернула СУБД

Архивирование сообщений: нет связи с БД

Формируется если БД-коннектор не может установить связь с СУБД

Архивирование сообщений - ошибка:

Формируется если сообщение передается от самой СУБД. При этом выводится имя БД-коннектора и текст ошибки которая вернула СУБД

Архивирование данных: переполнение БД

Формируется если размер базы данных для архива данных превысил размер заданный в настройке "Объем"

Архивирование сообщений: переполнение БД

Формируется если размер базы данных для архива сообщений превысил размер заданный в настройке "Объем"

Системная ошибка

Может выводить два сообщения:

Ключ не обнаружен - выдается если в режиме исполнения был извлечен USB ключ защиты.

Превышение допустимого объема памяти - выдается если у компьютера, на закладке Режим исполнения - Связь, задана настройка Допустимый объем памяти приложения.

Запуск в ограниченном режиме

Формируется если клиент с программной защитой (с привязкой к серверу), был запущен ранее чем сам сервер.

ЭЛЕМЕНТ

ОПИСАНИЕ

Деление на ноль

Формируется в ФБ "Деление" и "Деление с доп.выходами" когда на вход "Делитель" поступает значение 0.

Недопустимый период тригонометрической функции

Формируется когда в тригонометрических ФБ (Синус и Косинус) на вход "Период" поступает некорректное значение.

Некорректная точность сравнения

Формируется в ФБ X:=Y if A=B и X:=Y if A=B (строковый) если вход Точность принял отрицательное значение.

Некорректный интервал времени

Формируется в ФБ 'Дифференциал', 'Дискретный интеграл', 'Дискретный максимум', 'Дискретное среднее', 'Дискретный минимум', 'Приводимый Дискр. интеграл', 'Пила', 'Пульсатор', 'Звено запаздывания', 'Скользящий интеграл', 'Скользящий максимум', 'Скользящее среднее', 'Скользящий минимум', 'Импульс по времени' при задании отрицательного значения интервала времени.

Некорректное значение времени

Формируется в ФБ 'Выдержка времени' и 'Импульс по времени' при задании отрицательного значения времени.

ЭЛЕМЕНТ

ОПИСАНИЕ

Ошибка устройства

Формируется когда переменная получает признак качества "Ошибка устройства" - 12 (DeviceFailure)

Ошибка датчика

Формируется когда переменная получает признак качества "Ошибка датчика" - 16 (SensorFailure)

Минимальное аварийное

Формируется когда значение переменной снижается ниже минимального аварийного заданного в настройках шкалы

Максимальное аварийное

Формируется когда значение переменной превышает максимальное аварийное заданное в настройках шкалы

Нет соединения

Формируется когда переменная получает признак качества "Нет соединения" - 8 (NotConnected)

Последнее известное значение

Формируется когда переменная получает признак качества "Последнее извесное значение" - 20 (LastKnown)

Нет связи

Формируется когда переменная получает признак качества "Нет связи" - 24 (CommFailure)

Минимальное предупреждающее

Формируется когда значение переменной снижается ниже минимального предупреждающего заданного в настройках шкалы

Максимальное предупреждающее

Формируется когда значение переменной превышает максимальное предупреждающее заданное в настройках шкалы

Не обслуживается

Формируется когда переменная получает признак качества "Не обслуживается" - 28 (OutOfService)

Максимальная скорость изменения

Формируется когда значение переменной изменяется быстрее, чем задано в настройке Скорость шкалы.

Ошибка

Формируется когда переменная получает признак качества "Ошибка" - 0 (Bad)

Не определено

Формируется когда переменная получает признак качества "Не определено" - 64 (Uncertain)
