Основное назначение Паспортов - предоставление оператору справочной информации об объектах и оборудовании.
Паспорт - это таблица параметров, описывающих объект. Значение некоторых параметров задается на этапе разработки, другие получают значения в режиме исполнения от переменной или в результате их ввода оператором. Значения параметров могут сравниваться с уставками, в результате чего в режиме исполнения могут формироваться сообщения. Подсистема паспортизации в MasterSCADA основывается на следующих понятиях:
•Шаблон паспорта - определяет набор параметров паспорта (количество, имена и типы), а также позволяет задать значения всех полей, за исключением "Значения" и "Уставки", которые будут установлены по умолчанию для всех экземпляров паспорта данного шаблона.
•Экземпляр паспорта - создается на основе шаблона паспорта путем ввода значений параметров и их уставок. Все остальные поля предопределены шаблоном паспорта.
Паспорта могут иметь Объекты, Визуальные функциональные блоки, а также все типы переменных MasterSCADA.
Шаблоны паспортов формируются на странице свойств Системы "Паспорта".

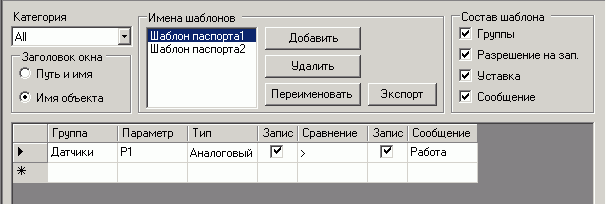

Вид окна:
Описание элементов управления:
•Список выбора "Категория"
Категория определяет элементы проекта, для которых может быть использованы создаваемые шаблоны
•Группа "Имена шаблонов"
Содержит элементы управления, необходимые для создания, удаления и переименования шаблонов паспортов в выбранной категории. Список "Имена шаблонов" отображает имена шаблонов в выбранной категории.
•Группа "Состав шаблона"
Определяет состав полей параметров шаблона
•Таблица параметров шаблона
Каждый из параметров, описываемых в шаблоне имеет набор полей, приведенных в таблице:
ПОЛЕ |
ОПИСАНИЕ |
ПЕРЕОПРЕДЕЛЯЕТСЯ В ЭКЗЕМПЛЯРЕ ПАСПОРТА |
Группа |
Служат для группировки логически связанных параметров |
Нет |
Параметр |
Имя параметра |
Нет |
Тип |
Тип параметра. Поддерживаются все типы переменных, имеющихся в MasterSCADA |
Нет |
Запись значения |
Если флаг установлен, значение параметра можно редактировать в режиме исполнения |
Да |
Сравнение |
Оператор сравнения значения параметра с уставкой |
Да |
Запись уставки |
Если флаг установлен, значение уставки можно редактировать в режиме исполнения |
Да |
Сообщение |
В этом поле можно ввести текст сообщения, которое будет выводиться в режиме исполнения при выполнении условия сравнения значения параметра с уставкой |
Да |
Значения переопределяемых полей (см. таблицу) могут быть уточнены при формировании экземпляра Паспорта.
•Кнопка "Экспорт"
Позволяет экспортировать выделенный в списке шаблон в файл, имеющий формат csv, для редактирования которого можно воспользоваться MS Excel. При этом, чтобы файл открылся корректно, необходимо в диалоговом окне открытия файлов в Excel указать тип файлов - "Текстовые файлы". В проэкспортированном файле можно изменять значения только переопределяемых полей. Впоследствии отредактированный csv-файл с определением шаблона можно использовать для создания экземпляров паспортов.
•Группа заголовок окна
Радиокнопки "Путь и имя" и "Имя объекта" служат для указания о включении в заголовок окна Паспорта соответствующих полей
