Страницы свойств Объектов, Визуальных Функциональных Блоков, переменных MasterSCADA а также ОРС переменных для чтения и выходов ФБ
На этой закладке на основе шаблонов создаются экземпляры Паспортов.

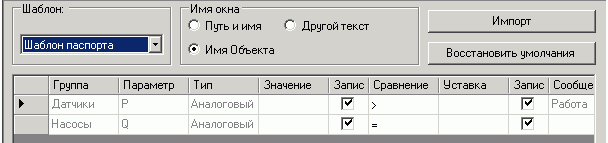

Вид окна:
Описание элементов управления:
•Выпадающий список "Шаблон" - содержит список шаблонов из той категории, к которой относится редактируемый элемент проекта (для которого открыта данная страница свойств).
•Таблица параметров шаблона - Содержит список параметров выбранного шаблона. Для редактирования доступны все поля, за исключением полей "Группа", "Параметр" и "Тип", которые определяются в шаблоне. Значения полей, унаследованные из шаблона отображаются в таблице серым цветом, переопределенные - черным. "Значение" и "Уставка" могут быть переменными, для установки связи необходимо перетащить необходимый элемент из Дерева Объектов или Дерева Системы в соответствующее поле.
•Кнопка "Импорт" - Импорт возможен только при наличии выбранного шаблона и производится по следующей схеме: для каждого параметра шаблона производится поиск среди параметров импортируемого файла. Если найден параметр с таким же именем (учитывается Имя группы и Имя параметра) , то поля параметра шаблона заполняются на основе полей импортируемого параметра.
•Кнопка "Установить умолчания" - восстанавливает установки шаблона.
•Группа "Имя окна" - служит для определения заголовка окна паспорта, при выборе радиокнопки "Другой текст" появляется поле ввода, где пользователь может написать свой текст заголовка.
