Отображает дерево различий между объектами-шаблонами и объектами-экземплярами. Подробности о работе с шаблонами и экземплярами можно прочитать в разделе справочной информации "Служба шаблонных объектов"

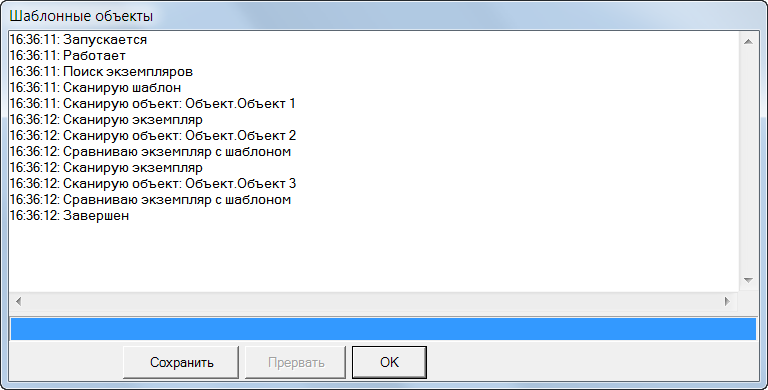

При переходе на страницу свойств "Шаблоны", MasterSCADA сканирует проект, чтобы выявить все связанные с данным шаблоном экземпляры и найти различия между ними. За ходом проверки можно наблюдать в диалоговом окне "Шаблонные объекты".
Вид:

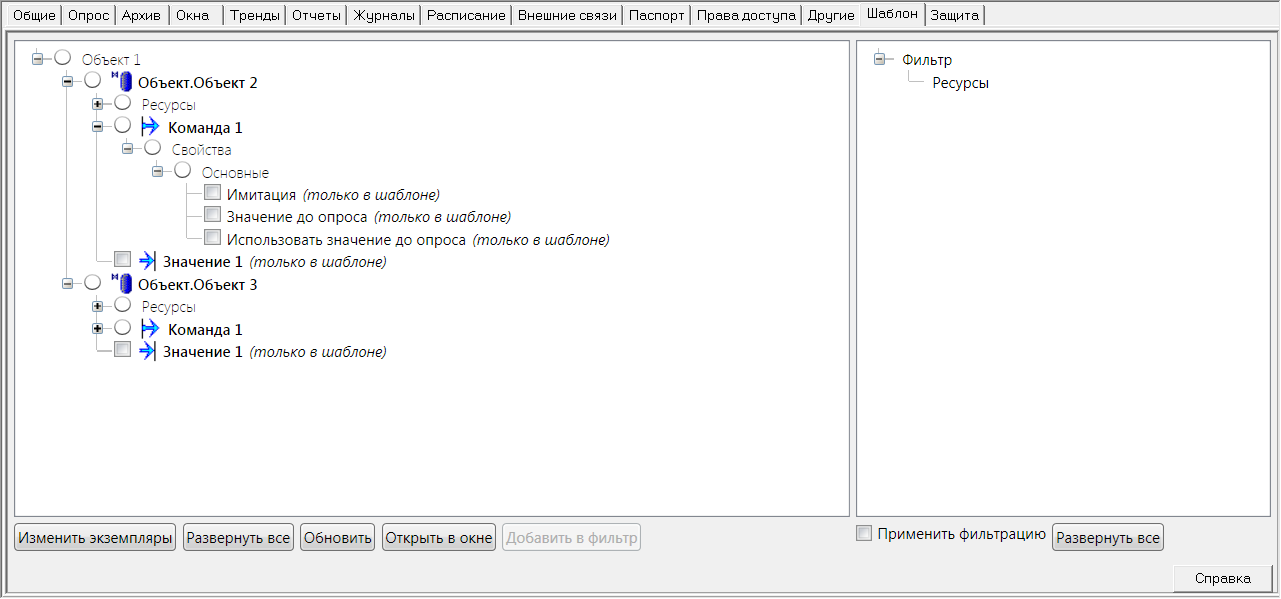

После нажатия кнопки "ОК" страница свойств приобретает вид:
В левой части страницы свойств отображается дерево различий между шаблоном и его экземплярами, напротив каждого элемента дерева можно установить флаг. Элементы отмеченные флагами будут синхронизированы.
В правой части страницы находится дерево фильтра исключений. Перетаскиванием мыши или специальной кнопкой можно добавить элементы не подлежащие синхронизации – тогда они будут скрыты в дереве отличий. Настройки фильтра для каждого объекта сохраняются.
Использование фильтрации позволяет ускорить внесение изменений в требуемые элементы дерева объектов.
Элементы управления:
ЭЛЕМЕНТ |
ОПИСАНИЕ |
Кнопка "Изменить экземпляры" |
Вносит изменения, отмеченные флагом во все экземпляры данного шаблона. |
Кнопка "Развернуть все" |
Раскрывает дерево изменений |
Кнопка "Обновить"
|
Заново запускает процесс поиска экземпляров данного шаблона и различий между ними. |
Кнопка "Открыть в окне" |
Открывает содержимое закладки в новом окне. |
Кнопка "Добавить в фильтр" |
Добавляет в фильтр выделенный элемент. Добавлять элементы в фильтр также можно используя перетаскивание мышью. |
Поле "Применить фильтрацию" |
Применяет фильтр к дереву изменений. |
