Отображает дерево различий между объектом-экземпляром и его объектом-шаблоном. Подробности о работе с шаблонами и экземплярами можно прочитать в разделе справочной информации "Служба шаблонных объектов"

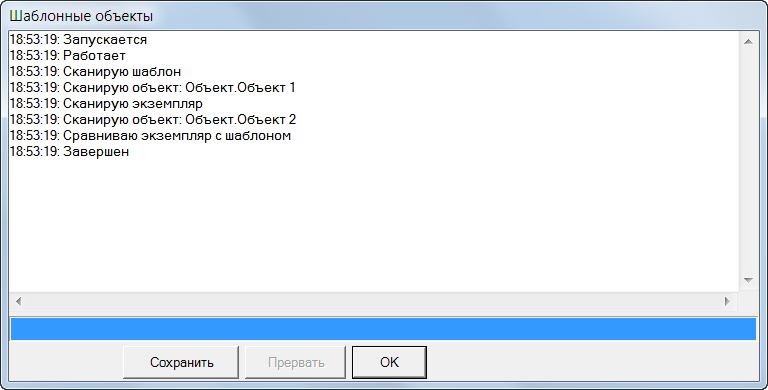

При переходе на страницу свойств "Экземпляры", MasterSCADA сканирует проект, чтобы выявить различия между объектом-шаблоном и экземпляром. За ходом проверки можно наблюдать в диалоговом окне "Шаблонные объекты".
Вид:

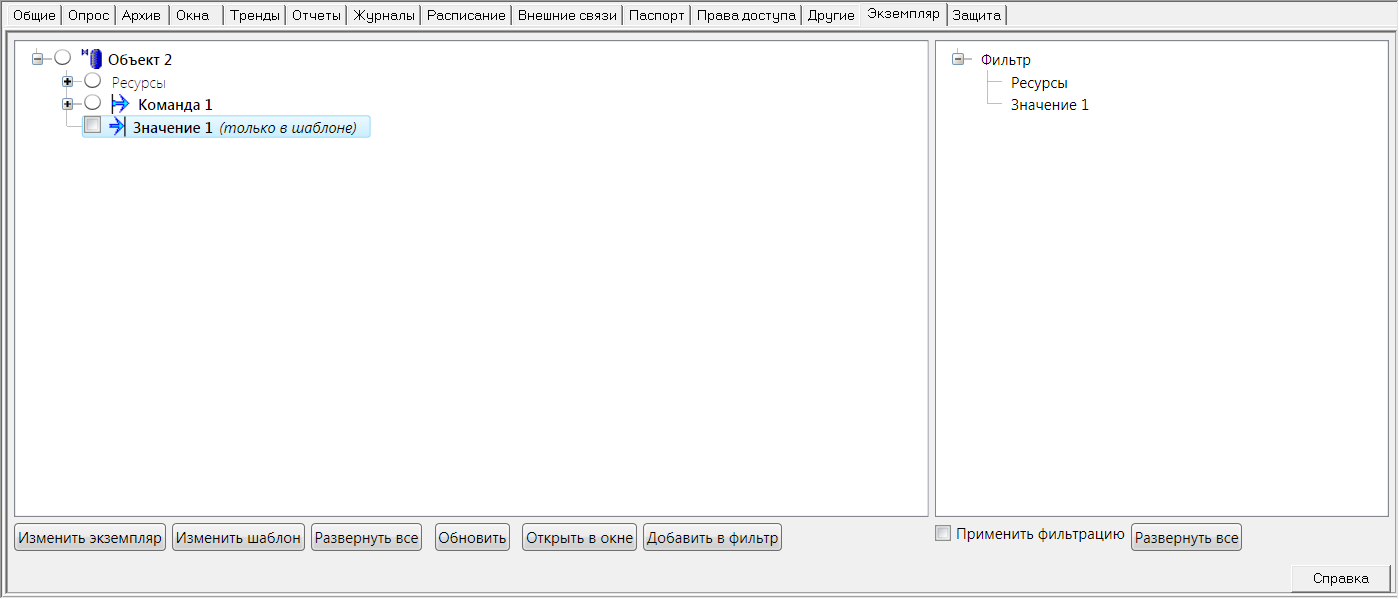

После нажатия кнопки "ОК" страница свойств приобретает вид:
В левой части страницы свойств отображается дерево различий между экземпляром и его шаблоном, напротив каждого элемента дерева можно установить флаг. Элементы отмеченные флагами будут синхронизированы.
В правой части страницы находится дерево фильтра исключений. Перетаскиванием мыши или специальной кнопкой можно добавить элементы не подлежащие синхронизации – тогда они будут скрыты в дереве отличий. Настройки фильтра для каждого объекта сохраняются.
Использование фильтрации позволяет ускорить внесение изменений в требуемые элементы дерева объектов.
Элементы управления:
ЭЛЕМЕНТ |
ОПИСАНИЕ |
Кнопка "Изменить экземпляр" |
Вносит изменения, отмеченные флагом, в данный экземпляр.. |
Кнопка "Изменить шаблон" |
Вносит изменения, отмеченные флагом, в шаблон из экземпляра. Другие экземпляры данного шаблона автоматически не изменятся после этого действия. |
Кнопка "Развернуть все" |
Раскрывает дерево изменений |
Кнопка "Обновить" |
Заново запускает процесс поиска различий между данным экземпляром и его шаблоном. |
Кнопка "Открыть в окне" |
Открывает содержимое закладки в новом окне. |
Кнопка "Добавить в фильтр" |
Добавляет в фильтр выделенный элемент. Добавлять элементы в фильтр также можно используя перетаскивание мышью. |
Поле "Применить фильтрацию" |
Применяет фильтр к дереву изменений. |
