ЭЛЕМЕНТ

ОПИСАНИЕ

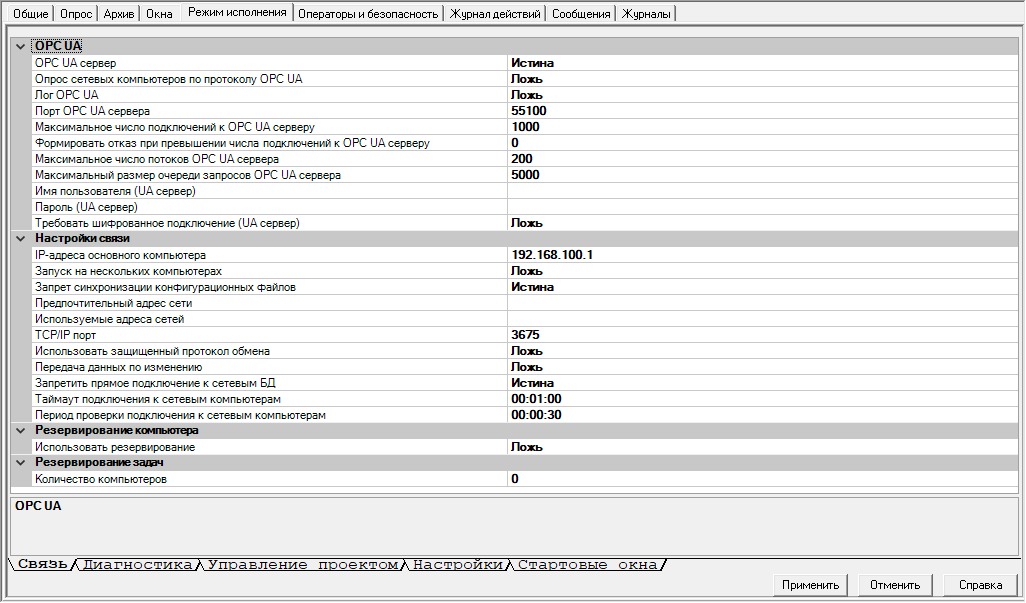

Группа "OPC UA"

Группа предназначена настройки режим OPC UA сервера и клиента.

•Поле "OPC UA сервер" - при включении данной настройки, при запуске в режим исполнения MasterSCADA начинает работать как OPC UA сервер и предоставлять доступ к своим данным OPC UA клиентам. Подробнее - Общая информация об OPC UA серверах

•Поле "Порт OPC UA сервера" - порт по которому будут предоставляться данные по OPC UA.

•Поле "Лог OPC UA" - включает запись лога OPC UA сервера и OPC UA клиентов (добавленных в данный компьютер). Логи пишутся в папку \MasterSCADA Projects\sys_log\OpcUa\

•Поле "Доступ к OPC UA серверу в режиме резервного" - в этом режиме OPC UA сервер работает как на основном, так и на резервном компьютере.

•Поле "Опрос сетевых компьютеров по протоколу OPC UA" - при включении данной настройки сетевые компьютеры опрашиваются по протоколу OPC UA (только к тем компьютерам, у которых включен режим OPC UA сервера). Включение данного режима ускоряет подключение к серверу при его переключении с основного на резервный, а также при выключении и последующем включении сервера.

•Ожидание получения данных при открытии окна - настройка появляется если включена настройка "Опрос сетевых компьютеров по OPC UA" и предназначена для работы на клиентских компьютерах. При включении этой настройки происходит задержка открытия окна, пока не будут получены все данные для этого окна. Если же настройка будет выключена, то в момент открытия окна часть данных может отображаться как недостоверные, пока не будут считаны с сервера.

•Поле "Максимальное число подключений к OPC UA серверу" - ограничение на одновременное число UA сессий. При превышении сервер возвращает ошибка UA клиенту. Рекомендуется задавать в 2 раза больше реального числа клиентов.

•Поле "Формировать отказ при превышении числа подключений к OPC UA серверу" - применяется при использовании резервирования компьютеров. Если превышено это число, возникает отказ компьютера и происходит переключение на Slave. Также рекомендуется устанавливать в 2 раза больше реального числа клиентов, но при этом меньше предыдущей настройки (чтобы подключение прошло, но при этом сработал отказ).

•Поле "Максимальное число потоков OPC UA сервера" - число рабочих потоков, которые выполняют разбор очереди запросов клиентов и отправку ответов. Рекомендуется установить = реальному числу работающих клиентов.

•Поле "Максимальный размер очереди запросов OPC UA сервера" - число запросов в очереди. Если приходят новые запросы, когда очередь заполнена, старые удаляются.

•Поле "Требовать шифрованное подключение (UA сервер)" - при включении данной настройки, доступ к UA серверу MasterSCADA будет производится только с помощью шифрованного соединения.

•Поля "Имя пользователя" и "Пароль" - при задании данных полей подключение к UA серверу будет производится только при использовании заданных Логина и Пароля.

Группа "Межкомпьютерная связь"

Поле "Ручная настройка межкомпьютерных связей"- если в поле  стоит значение "Истина":

то появляется возможность в ручную выбрать с какими компьютерами необходимо инициативно установить связь. Если настройка установлена в "Ложь", то связь устанавливается автоматически.

Группа "Настройки связи"

•Поле "IP-адрес основного компьютера" - адрес основного компьютера. У каждого компьютера сетевого проекта должна быть настроена данная строка. Если компьютер в проекте один (автономный проект), то данная строка не настраивается. Если компьютеры сетевого проекта имеют несколько IP адресов (используете резервирование сетей), то IP адреса задаются через запятую.

•Поле "IP-адрес резервного компьютера" - адрес резервного компьютера. доступна только в том случае, если включена настройка "Использовать резервирование".

•Поле "TCP/IP порт" - порт через который ведется сетевой обмен MasterSCADA

•Поле "Запрет синхронизации конфигурационных файлов" - при включении данной настройки не осуществляется синхронизация измененных настроек ФБ и файлов горячего рестарта, при опросе контроллеров.

•Поле "Используемые адреса сетей" - настройка определяет какие сети доступны для данного компьютера. Настройку можно использовать на клиентском компьютере, в случае если ему не доступны все IP адреса сервера (например один из IP адресов используется для резервирования). Пример адреса - 192.168.0.0/16 (см. Википедия:Маски Подсети).

•Поле "Передача данных по изменению" - при включении данной настройки передача данных по сети производится по изменению, независимо от того менялась ли метка времени переменной.

•Поле "Предпочтительный адрес сети" - настройка нужна если используется резервирование каналов связи (у сервера задано несколько IP адресов). Если настройка задана, то при подключении к сетевым компьютерам приоритет отдается IP адресам этой сети (то есть, если у другого компьютера указано несколько IP адресов, то в первую очередь подключение производится к тому адресу, что соответствует указанной сети). Пример адреса - 192.168.0.0/16  (см. Википедия:Маски Подсети).

•Поле "Запретить прямое подключение к сетевым БД" если условие ИСТИНА, то взаимодействие с БД происходит через запущенный на сервере экземпляр MasterSCADA, если условие ЛОЖЬ, то запрос формируется напрямую к удаленной БД.

•Поле "Запуск на нескольких компьютерах" если условие ИСТИНА, то возможен запуск  на нескольких физических компьютеров без добавления их в дерево системы (с указаниями одного логического имени) , если условие  ЛОЖЬ, то  возможен запуск только компьютеров расположенных в дереве системы. Следует помнить, что при условии ИСТИНА выполнять объекты на данном компьютере нельзя - возможен только режим "выполнять на всех".

•Поле "Использовать защищенный протокол обмена" - при включении настройки активизируется использование защищенный протокола обмена с поддержкой шифрования и аутентификации (на основе учетных записей Windows). Для корректного подключения нужно использовать доменные учетные записи, или обеспечить, чтобы логины и пароли учетных записей на сетевых компьютерах совпадали. Настройку нужно включить у всех компьютеров проекта, между которыми устанавливается связь.

•Поле "Период проверки подключения к сетевым компьютерам" - период с которым происходит проверка других компьютеров в сети (если с ними необходимо установить связь)

•Поле "Таймаут подключения к сетевым компьютерам" - общий таймаут для протокола сетевого обмена MasterSCADA (NetRemoting).

•Поле "Запрещать квитирование сообщений при отсутствии связи с сервером" - поле предназначено для клиентских компьютеров. Если с сервером нет связи, то квитирование сообщений оператором будет блокироваться.

Группа "Резервирование задач"

•Поле "Количество компьютеров" - число компьютеров в системе, которые будут осуществлять резервирование задач

в поле "IP-адреса" указывается IP-адрес компьютера, в поле "Имя" - его имя

•Поле "Расхождение времени при синхронизации" -задается только при настройке квитирования сообщений (поле "Синхронизация квитирования" имеет значение "Истина"). Системное время компьютеров, на которых производится резервирование задач, не должны отличаться более, чем на это время. В противном случае квитирование не будет передано.

•Поле "Синхронизация квитирования" - если устанавливается значение "Истина", с одного компьютера на другой, работающий в автономном режиме, будет передаваться признак квитирования сообщений. Для этого на каждом компьютере следует запустить один и тот же проект. При квитировании сообщения на одном, на другие компьютеры, работающие в данный момент, будет пересылаться информация о его квитировании. Если компьютер был выключен, то при включении в архивном журнале это сообщение останется не квитированным. Квитировать можно только последнее активное сообщение. Информация о квитировании неактуальных сообщений (если по этому источнику появилось новое сообщение) не будет передаваться.

Группа "Резервирование"

•Использовать резервирование - включает резервирование компьютера. См. Резервирование компьютеров

•Поле "IP адреса контролируемых сетей" - указанные сети будут контролироваться на доступность. В случае отключения (отключения кабеля или адаптера) будет сформирован отказ компьютера.

•Поле "Задержка переключения"- время, через которое произойдет переключение после отказа компьютера.

•Поле "Запрет переключения на основной" - если настройка включена то автоматический переход с резервного на основной после снятия отказа будет запрещен.

•Поле "Количество передаваемых архивных значений" - максимальное количество передаваемых архивных значений по каждому параметру за один цикл синхронизации.

•Поле "Количество попыток опроса состояния компьютера" - количество попыток резервного установить связь с основным, после которых будет установлен отказ основного и выполнен переход на резервный.

•Поле "Период синхронизации" - период (мс) синхронизации резервного компьютера с основным компьютером.

•Поле "Период синхронизации времени" - период (ч) синхронизации времени резервного компьютера со временем основного компьютера.

•Поле "Таймаут ожидания остановки"- таймаут (с) ожидания остановки при перезапуске задачи резервирования.

•Поле "Таймаут перезапуска задачи резервирования"- таймаут (с) перезапуска задачи резервирования.

•Поле "Время ожидания подтверждения переключения" - при переходе с основного в резервный при ручном возврате или восстановлении после ошибок появляется специальное окно с подтверждением. Данное поле определяет время в течении которого можно отменить переход с основного в резервный.

Группа "Формирование отчетов"

•Поле "Количество попыток сохранения отчета" - отображает  количество неудачных попыток сформировать отчет (рапорт), если для создания отчетов используется Excel, перед тем как выдать сообщение, что сформировать отчет не удалось.

•Поле "Таймаут сохранения отчета" -  время ожидания сохранения и формирования отчета (с) в Excel, настраивается в ручную, зависит от размера таблицы, определяется экспериментально.

Группа "Архивирование"

Поле "Максимальное количество значений в очереди записи" - максимальное число значений, которые могут находится в очереди на запись, суммарно по всем параметрам. Настройка архивирования "Максимальное количество значений по одному параметру в очереди записи" работает аналогично, но там ограничение по одному параметру. По превышению происходит равномерное прореживание очереди записи по всем параметрам, чтобы оставить в очереди суммарно не более данного числа параметров.
