ЭЛЕМЕНТ

ОПИСАНИЕ

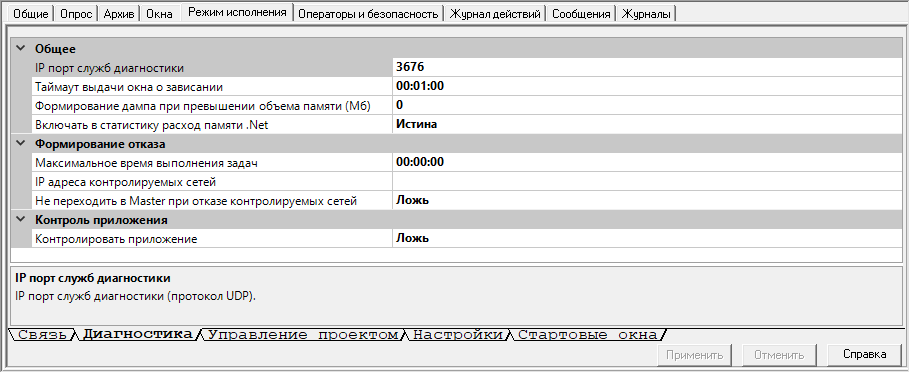

Группа "Общее"

•Поле "IP порт служб диагностики" - UDP порт через который осуществляется обмен данными для функционирования задачи отслеживания работы компьютера, а также задачи резервирования компьютеров (если используется резервирование).

•Поле "Таймаут(с) выдача окна о зависании" - выдает окно о зависании программы, если в течении заданного времени не был получен ответ от MasterSCADA.

• Поле "Формирование дампа при превышении объема памяти" если данный параметр не равен "0", то при превышении заданного объема формируется дамп памяти процесса. Дамп сохранятся в папке с проектами, по пути "MasterSCADA Projects\sys_log\MemoryDumps. Измеряется виртуальная память процесса.

•Поле "Включать в статистику расход памяти .Net" - добавляется в статистику работы MasterSCADA статистику расхода памяти .Net

Группа "Формирование отказа"

"Максимальное время выполнения задач" - максимальное время выполнения задач, при превышении которого будет формироваться отказ компьютера.

"IP адреса контролируемых сетей" - в данном поле могут быть перечислены IP адреса и маски сетей, состояние которых нужно контролировать. В случае отказа контролируемой генерируется системное сообщение об отказе. При этом, если контроль сети производится на резервированном компьютере, то произойдет переключение с основного на резервный.

"Не переходить в Master при отказе контролируемых сетей" - если на компьютере диагностирован отказ сети, то его переход в режим Master (Основной) блокируется.

Группа "Контроль приложения"

Контроль приложения - это специальная независимая служба контролирующая работу MasterSCADA в режиме исполнения. Служба запускается при включении настройки "Контролировать приложение" и если MasterSCADA запущена по ярлыку или запуском vav файла проекта (то есть при запуске из режима разработки по нажатию "Ракета" приложение не запускается).

Приложение автоматически делает дамп памяти процесса (для последующей передачи на анализ в техподдержку) и перезапускает скаду в следующих случаях:

- При потере связи со скадой - контроль осуществляется через порт заданный в настройке "IP порт служб диагностики".

- При превышении указанного объема памяти процесса - настройка "Допустимый объем памяти приложения".

- Если процесс MasterSCADA был закрыт сторонними средствами, то приложение запустит ее снова.

Поле "Разрешить ручное управление" - настройка определяет, можно ли выполнять ручной перезапуска процесса скады из интерфейса службы контроля приложения.

Поле "Таймаут ответа по UDP" - время ожидания ответа от процесса скады службой контроля приложения.

Поле "Количество попыток опрос по UDP" - количество неуспешных попыток опроса процесса скады. По исчерпанию количества попыток происходит перезапуск скады, формирование дампа и т.д.

Поле "Предельный объем памяти приложения" - когда объем памяти превысит заданный, произойдет перезапуск процесса скады, формирование дампа и т.д.

Поле "Снимать скриншот" - делает скриншот экрана перед перезапуском скады.

Поле "Формировать полный дамп процесса" - формирует полный дамп процесса и сохраняет его в папку отчетов об ошибках.

Поле "Количество хранимых дампов" - количество хранимых дампов в папке отчетов об ошибках. При превышении количества, самый старый - удаляется.

ЭЛЕМЕНТ

ОПИСАНИЕ

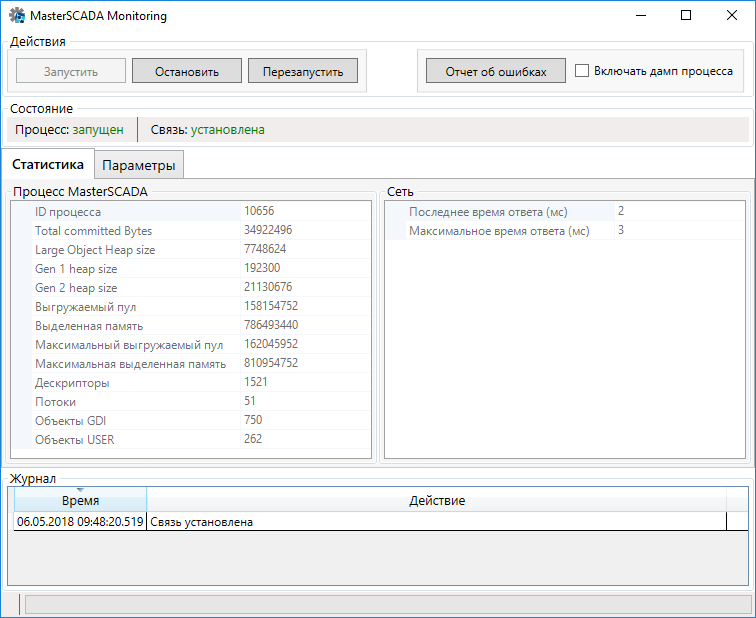

Группа "Действия"

•Кнопка "Запустить" - запускает процесс MasterSCADA.

•Кнопка "Остановить" - останавливает процесс MasterSCADA.

• Кнопка "Перезапустить" - перезапускает процесс MasterSCADA

•Кнопка "Отчет об ошибках" - формирует отчет об ошибках MasterSCADA и помещает его в папку MasterSCADA Projects/Error Reports. При установке флага "Формировать полный дамп процесса" также формируется полный дамп процесса MasterSCADA.

Примечание. Кнопки перезапуска процесса не работают в Demo версии MasterSCADA.

Группа "Состояние"

•Процесс запущен - определяет что процесс скады запущен.

•Связь - определяет наличие связи с проектом по заданному UDP порту

Вкладка "Статистика"

Вкладка отображает статистику системных параметров процесса MasterSCADA (потребляемая оперативная память, количество потоков, GDI

объектов и т.д.). Данная информация накапливается в логах работы и сохраняется в отчете об ошибках

Вкладка "Параметры"

Вкладка содержит заданные параметры запущенного проекта.

Журнал

В журнал выводятся события службы контроля приложения - остановка и запуск процесса, отсутствие связи и т.д.
