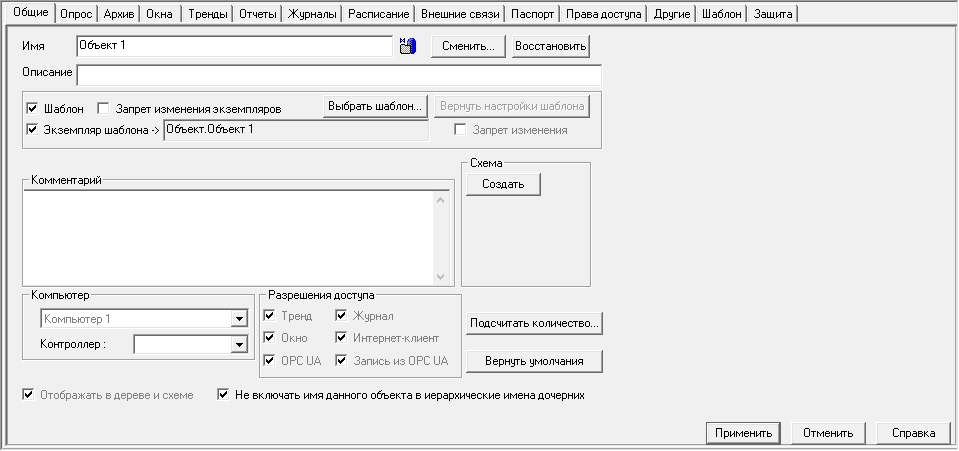

ЭЛЕМЕНТ

ОПИСАНИЕ

Поле "Имя"

В этом поле задается имя Объекта

Сменить

Изменяет значок Объекта (размер файла не должен превышать 32 Кб)

Восстановить

Устанавливает значок Объекта по умолчанию

Поле "Комментарий"

Необходимо для задания текста комментария

Список "Компьютер"

Позволяет назначить Объекту компьютер, на котором будет исполняться схема функциональных блоков данного объекта . При выборе "На всех компьютерах", объект параллельно будет исполняться на всех компьютерах текущего проекта.

Без назначения компьютеру объект не исполняется.

Список "Контроллер"

Позволяет выбрать контроллер, на котором будет выполняться схема функциональных блоков данного объекта. Список доступных контроллеров определяется выбранным компьютером. На одном контроллере может выполняться несколько схем фб, причем порядок их вычисления в контроллере соответствует порядку следования соответствующих объектов в дереве.

Флаг "Отображать в дереве и схеме"

Флаг задает необходимость отображения в дереве функциональных блоков и в схеме , а также переменных проекта, входящих в данный объект при использовании Интернет-клиента, а также при вызове диалогового окна вставки переменных на тренд в режиме исполнения.

Флаг  "Разрешение просмотр в...(тренде,окне, журнале, интернете)"

Позволяет разделить область видимости объекта для различных мест. Например, в тренде данный объект должен быть виден, а в интернет - клиенте, в журнале, в окне - нет.

OPC UA и Запись из OPC UA определяют доступен ли данный объект и его переменные из OPC UA сервера, и доступна ли запись.

Кнопка "Вернуть умолчания"

При нажатии на эту кнопку все настройки задаваемые на странице наследуются у объекта родителя. Если Объект является корневым (не имеет родителя), то настройки наследуются у Компьютера, который назначен для этого объекта. Если Объекту не назначен компьютер, то наследование осуществляется из свойств Системы.

Группа "Схема"

Кнопка "Открыть"

Открывает редактор схем функциональных блоков для текущего объекта. В случае если схемы еще не существует, то она создается.

Кнопка "Удалить"

Удаляет схему текущего объекта.

Кнопка "Настроить"

Открывает диалоговое окно настройки схемы.

Кнопка "Вернуть умолчания"

Устанавливает настройки схемы в соответствии с системными настройками.

Флаг " Шаблон"

Делает объект, которому принадлежит страница свойств шаблоном.  Объект шаблон является эталонным объектом одного или более объектов экземпляров. Подробности в разделе "Служба шаблонных объектов". После установки данного флага у объекта появляется страница свойств "Шаблоны".

Флаг "Запрет изменения экземпляров"

При установке данного флага включается запрет на изменение экземпляров данного шаблона - все внутренние содержимое объектов скрывается.

Флаг "Экземпляр  шаблона"

"Экземпляр шаблона"  показывает  к какому шаблону  относится данный экземпляр.  Можно  переназначить данное поле, перетащив в него объект, назначенный шаблоном. У  объекта, являющего шаблоном, есть настройка "Запрет изменения экземпляров", которая позволяет защитить экземпляры от изменения, При включенном флаге изменения можно вносить только в шаблон. У Экземпляров есть настройка "Запрет изменения" , которая  позволяет переопределить возможность внесения изменений для конкретного экземпляра.

Кнопка "Выбрать шаблон"

Открывает окно в котором можно назначить шаблонный объект текущему объекту.

При этом есть возможность выбора как из текущего проекта, так и других проектов.

Кнопка " Вернуть настройки шаблона"

Возвращают настройки шаблона  закладки "Общие".

Флаг "Не включать имя данного объекта в иерархические имена дочерних"

Если установлен данный флаг, то имя данного объекта не будет включаться в полное имя объекта, например в журнале. При этом у родительских объектов флаг тоже должен быть установлен.

Кнопка "Подсчитать количество элементов..."

Открывает окно, в котором указано, какие элементы присутствуют в данном объекте.
