ЭЛЕМЕНТ

ОПИСАНИЕ

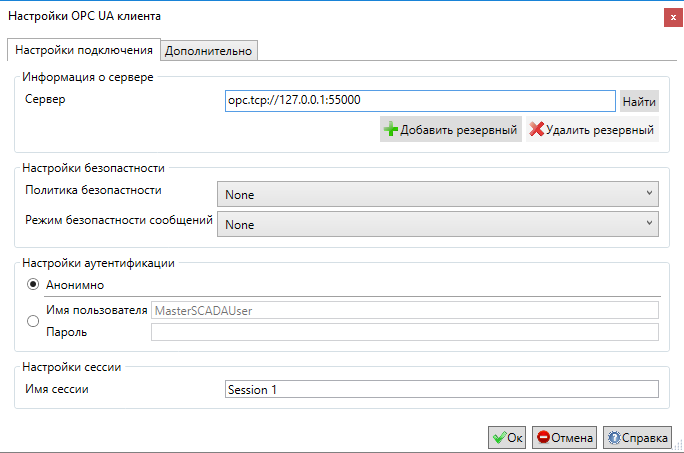

Информация о сервере

Поле "Сервер"

В данное поле вводится адрес OPC UA сервера.

Кнопка "Найти"

Запускает автоматический поиск ОРС UA серверов (для поиска необходимо чтобы сертификаты OPC серверов были зарегестрированы, и на компьютере установлена служба Local Discovery Server).

Кнопка "Выбрать"

Кнопка предназначена для перехода на вкладку поиска.

Кнопка "Добавить"

Кнопка добавляет еще поле ввода адреса OPC UA сервера - это необходимо если планируется OPC UA сервер является резервированным или подключен через резервируемый канал связи.

Кнопка "Удалить"

Кнопка удаляет поле резервированного адреса OPC UA сервера

Настройки аутентификации

Анонимно

Подключение к OPC сервру производится анонимно - без указания логина и пароля

Имя пользователя

Пароль

В этом случае для подключения к серверу необходимо указать логин и пароль.

Настройки сессии

Имя сессии

Название подключения которое передается OPC UA серверу.

ЭЛЕМЕНТ

ОПИСАНИЕ

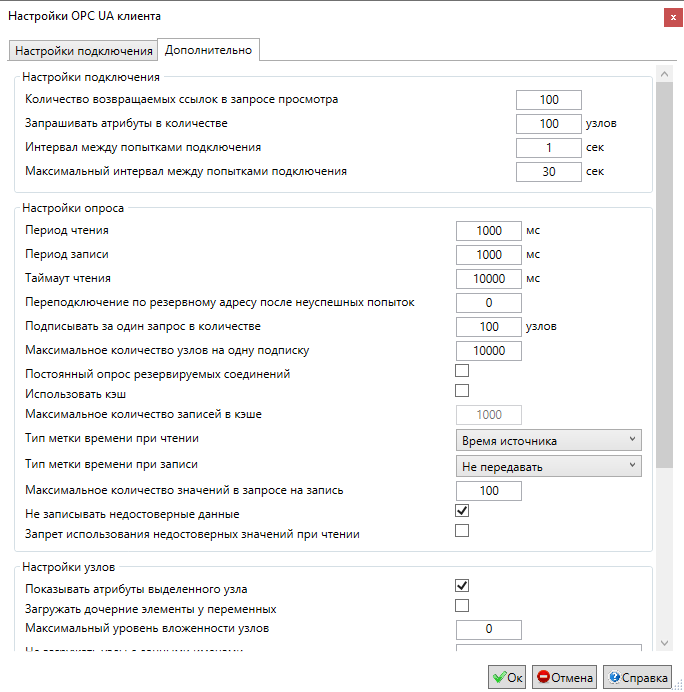

Настройки подключения - параметры получения тегов и атрибутов при формировании дерева

Количество возвращаемых ссылок в запросе просмотра

Если на одном уровне иерархии содержится много тегов, то данная настройка ограничивает количество запрашиваемых тегов и запрашивает их частями.

Запрашивать атрибуты в количестве

Каждый тег (ссылка) имеет набор атрибутов (параметры определяющие возможности тега). Данная настройка определяет какое количество атрибутов будет запрашиваться за один запрос при формировании дерева тегов.

Интервал между попытками подключения

В случае если нет подключения к серверу происходит попытка установления соединения с периодом равным "Интервал между попытками подключения". Если ответа нет, то период между попытками начинает увеличиваться, до тех пор пока не достигнет значения "Максимальный интервал между попытками подключения".

Максимальный интервал между попытками подключения

Настройки подписки - параметры получения данных в режиме исполнения

Период чтения

Период с которым происходит получение изменений значений OPC UA сервера.

Период записи

Запись в OPC UA сервер происходит по изменению. Данное поле определяет период, в течении которого происходит накопление данных на запись, после чего происходит их запись в OPC UA сервер.

Таймаут чтения

Время ожидания ответа от сервера при чтении данных.

Перезапуск подключения при отсутствии ответа в течении периодов

Если при попытке чтения или записи от сервера не приходит ответ, то по исчерпанию заданного количества периодов происходит переподключение к серверу.

Подключение по резервному адресу после не успешных попыток

Если используется резервирование подключения, то по исчерпанию заданного количества попыток происходит подключение к резервному.

Подписывать за один запрос в количестве

Настройка схожа в настройками "Запрашивать атрибуты в количестве" и "Количество возвращаемых ссылок в запросе просмотра". Данная настройка необходима, когда при запуске в режим исполнения происходит проход по дереву OPC UA тегов и подписка на их изменения - параметр ограничивает количество подписываемых параметров за один запрос.

Максимальное количество узлов на одну подписку

Настройка определяет количество тегов в одной подписке. Если тегов больше чем заданное значение, то создается несколько подписок.

Постоянный опрос резервируемых соединений

При включении данной настройки и задании резервных каналов UA клиент постоянно отслеживает все резервируемые каналы - это ускоряет переключение на резервный при отказе основного.

Использовать кэш

Настройка доступна при включении "Постоянный опрос резервируемых соединений". В данном режиме при опросе серверов, скада записывает считываемые значения в специальный буфер. Если возникает разрыв соединения с основным опрашиваемым сервером, то после установления связи с резервным сервером, его буфер будет считан и записан в теги. Включение данной настройки позволяет избежать потери данных, которая возникает во время переключений с основного на резервный сервер.

Максимальное количество записей в кэше

Объем кэша в записях.

Тип метки времени при чтении

OPC UA передает две метки времени - самого UA сервера, и время источника (например время полученное от опрашиваемого контроллера).

Настройка определяет какую метку времени будет иметь значение тега UA сервера:

•Время сервера - время OPC UA сервера

•Время источинка - время источника опрашиваемого OPC UA сервером.

•Локальное время - текущее время компьютера (переменная получает текущее время компьютера, на момент получения ответа от UA сервера).

Тип метки времени при записи

Настройка определяет какую метку времени, скада будет передавать в ОРС UA сервер при записи значения:

•Не передавать - метка времени не передается

•Время источника и сервера - в этом случае передается две метки времени: метка времени исходного значения в проекте, и время сервера - текущее время компьютера в формате UTC.

•Время источника - в этом случае передается метка времени исходного значения в проекте.

Максимальное количество значений в запросе на запись

Максимальное количество записываемых значений за один запрос записи

Не записывать недостоверные данные

Если переменная в скаде имеет недостоверный признак качества (не GOOD), то его значение не будет записываться в тег

Запрет использования недостоверных значений при чтении

Установка этого флага позволяет запретить использование недостоверных данных, присылаемых OPC-сервером (данные считаются недостоверными, если они имеют "плохой" признак качества). В данном режиме, если после достоверного значения поступает значение с недостоверным признаком качества, SCADA берет последнее достоверное значение и ставит ему признак качества недостоверного. Это позволяет избежать ситуации, когда при плохом признаке качестве OPC сервер продолжает выдавать новые "плохие" значения (фиксировать их, как правило, не требуется).

Настройки узлов

Показывать атрибуты выделенного узла

Если флаг установлен, то на закладке "Настройки" становится доступной таблица "Атрибуты узла" - для просмотра атрибутов выделенной переменной.

Загружать дочерние элементы у переменных

При установке данного флага, если OPC переменная содержит дочерние элементы (Variable), то происходит их считывание в дерево тегов. Если флаг не установлен, то переменные считываются только если переменная имеет неподдерживаемый тип (например структура).

При выборе подобной переменной, создается одноименная группа, содержащая вложенные элементы и еще один тег с именем группы.

Максимальный уровень вложенности узлов

Загружаются только теги, которые расположены не глубже данного уровня в дереве. Если 0, загружается дерево без ограничения по уровню вложенности.

Не загружать узлы с данными именами

Элементы с данными именами не будут загружены. Перечень имен задается через запятую.

Не загружать дочерние элементы у узлов с данными именами

Элементы с данными именами будут загружены, но их дочерние элементы загружаться не будут. Перечень имен задается через запятую.

Чтение архивов

Получать архивные данные

Если настройка включена, то из OPC переменных имеющих архивы будут извлекаться архивные данные и записываться в архив MasterSCADA. Если настройка выключена, то читаются действующие значения переменных.

Режим работы

Настройка определяет метод получения архива переменных:

Чтение - при данном методе вызывается запрос архивных данных за период времени заданный в настройке "Период получения архивных данных".

Подписка - при данном методе данные получаются методом аналогичным получению текущих данных, но при этом указывается количество считываемых за один цикл архивных записей, определяемых параметром "Количество возвращаемых записей".

Чтение и подписка - комбинация предыдущих методов. При старте происходит считывание файлов методом Чтение, а затем происходит подписка на новые данные.

Период получения архивных данных

Период с которым OPC клиент, обращается к OPC серверу для получения архивных данных в режиме работы "Чтение".

Таймаут чтения архивных данных

Если в течении заданного времени не пришел ответа от сервера с набором архивных данных, происходит повторный опрос.

Количество возвращаемых записей

Количество запрашиваемых OPC клиентом архивных записей за один цикл опроса в режиме работы "Подписка".

Глубина считываемых записей при старте

Количество дней за которые запрашиваются архивные данные при старте.

Макс количество тегов в запросе чтения архива

Максимальное количество архивных тегов запрашиваемых за один запрос чтения. Большое количество тегов ускоряет загрузку архива, но повышает нагрузку на систему.

Примечание. Данная настройка работает только с MasterOPC серверами и только при включении настройки "При чтении всегда выдавать Continuation Point". С другими серверами настройка работать не будет, и ее значение должно быть выставлено в 0.
