ЭЛЕМЕНТ

ОПИСАНИЕ

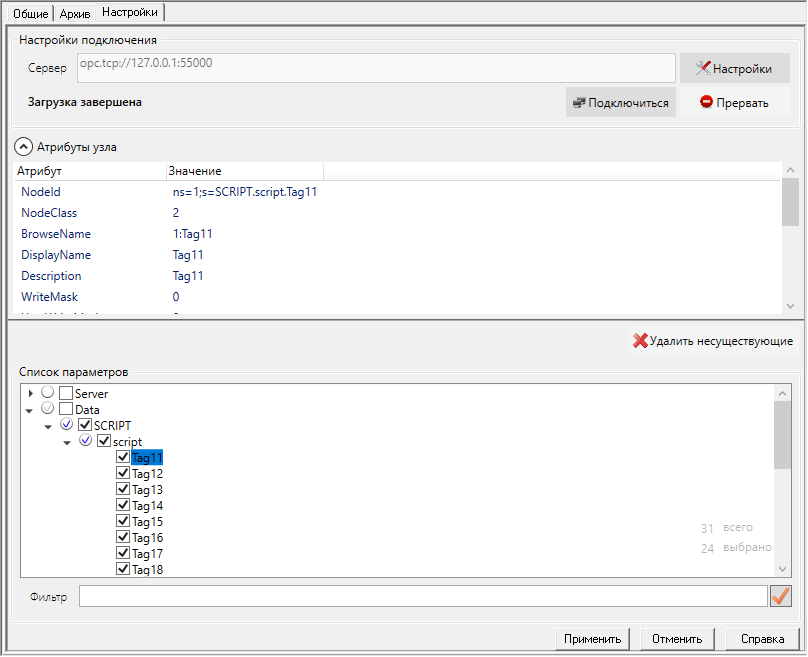

Настройки подключения

Поле "Сервер"

В данное поле вводится адрес OPC UA сервера. В случае подключения по TCP строка будет иметь вид (приведет пример для Multi-Protocol MasterOPC на локальном компьютере):

opc.tcp://127.0.0.1:55000

где:

opc.tcp:// - идентификатор типа подключения.

127.0.0.1 - IP адрес или компьютера с установленным OPC UA сервером. В случае локального адрес указывается 127.0.0.1 или localhost.

55000 - порт используемый OPC UA сервером.

Если необходимо обеспечить резервирование удаленных подключений, то это необходимо сделать в окне Настроек.

Кнопка "Подключиться"

По нажатию данной кнопки осуществляется попытка подключиться к OPC UA серверу, и получить с него список переменных. Состояние загрузки и результат отображаются в поле справа от кнопки.

Загрузка тегов всегда ведется с основного сервера.

Кнопка "Прервать"

Разрывает соединение с подключенным OPC UA сервером.

Кнопка "Настройки"

Открывает окно "Настройки"

Атрибуты узлов

Столбец "Атрибут"

В столбце отображаются названия атрибутов выделенной переменной

Столбец "Значение"

В столбце отображаются текущие значения каждого атрибута выделенной переменной.

Список параметров

Дерево "Список параметров"

В данное дерево после успешного считывания параметров выводится считанных переменных. После этого используя чекбосы отмечаются нужные в проекте переменные.

Кнопка "Удалить несуществующие"

Удаляет из дерева теги, которых более нет в OPC сервере. Чтобы кнопка стала активной, необходимо нажать "Подключиться" для нового считывания структуры тегов ОРС сервера.

Поле "Фильтр"

Позволяет отфильтровать дерево по имени тегов.

Флаг "Строгая фильтрация"

При установке данного флага находятся только узлы с полным совпадением имени узла, т.е. подстроки (части имени) в результат поиска попадать не будут.
