Существует только у аналоговых Расчетов, Команд, выходов ФБ и ОРС переменных для чтения . Если значение выхода выходит за пределы указанных границ, ему присваивается соответствующий OPC признак качества и формируется соответствующее системное сообщение.

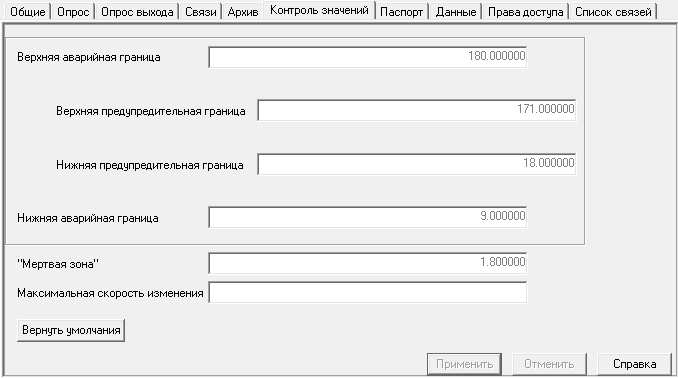

Вид:
Элементы управления:
•Поле "Верхняя аварийная граница"
•Поле "Верхняя предупредительная граница"
•Поле "Нижняя предупредительная граница"
•Поле "Нижняя аварийная граница"
•Поле "Мертвая зона"
•Поле "Максимальная скорость изменения"
В этих полях в режиме разработки можно вводить новые значения контроля. Если переменной назначен некоторый диапазон измерения (т.е. назначена Шкала), то в этих полях устанавливаются значения границ, унаследованные из настроек диапазона.
В режиме исполнения, в качестве значений настроек, задаваемых на этой странице могут быть использованы текущие данные других переменных. Для этого Вы должны перетащить в нужное поле на данной странице ту переменную из дерева объектов, с помощью которой необходимо осуществлять контроль.
Внимание: переменная, данные которой планируется использовать для задания значения любого из параметров на этой странице должна принадлежать тому же компьютеру, что и настраиваемая переменная (для которой открыта данная страница свойств), иначе данные передаваться не будут!
• Кнопка "Вернуть умолчания"
Устанавливает значения полей в соответствии с выбранным диапазоном (или очищает поля, если диапазон не выбран).
