ЭЛЕМЕНТ

ОПИСАНИЕ

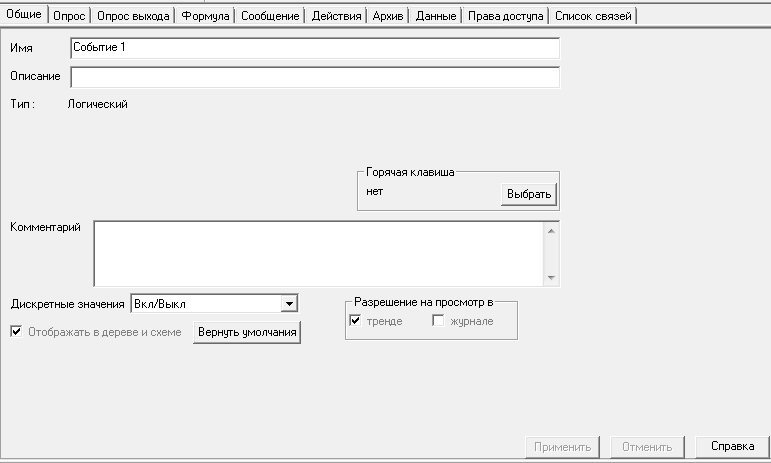

Поле "Имя"

Имя выхода (у выходов ФБ и ОРС переменных для чтения имя не изменяется)

Поле "Комментарий"

Заметки для памяти или для документирования данного элемента дерева в печатаемом проекте.

Тип

Устанавливается тип данных (используется для Команды, для остальных типов выходов предопределен и показан в неизменяемом виде).

Диапазон изменения (дискретные значения)

Если величина выхода изменяется в предопределенном диапазоне, то в раскрывающемся списке можно выбрать этот диапазон. Диапазоны настраиваются сразу для всей Системы на закладке "Шкалы". Таким образом можно избавиться от настройки параметров Контроля значений. Помимо этого, данные с установленным диапазоном отображаются вместе с соответствующей единицей измерения

Флаг "Разрешение на просмотр в...(тренде,журнале)"

Позволяет разделить область видимости объекта для различных мест. Например, в тренде данный объект должен быть виден, а в журнале - нет.

Флаг "Архивировать"

Определяет необходимость архивирования данных переменной.

Флаг "Сглаживание"

Определяет способ записи данных в архив. См. также раздел "Архивирование данных"

Флаг "Отображать в дереве и схеме"

Флаг задает необходимость отображения данной переменной в дереве объектов и в схеме.

Кнопка "Вернуть умолчания"

При нажатии на эту кнопку все настройки задаваемые на странице наследуются у объекта родителя. Если Объект является корневым (не имеет родителя), то настройки наследуются у Компьютера, который назначен для этого объекта. Если Объекту не назначен компьютер, то наследование осуществляется из свойств Системы.

Поле "Горячая клавиша"

См. "Горячие клавиши в режиме исполнения", "назначение горячих клавиш"
