ЭЛЕМЕНТ

ОПИСАНИЕ

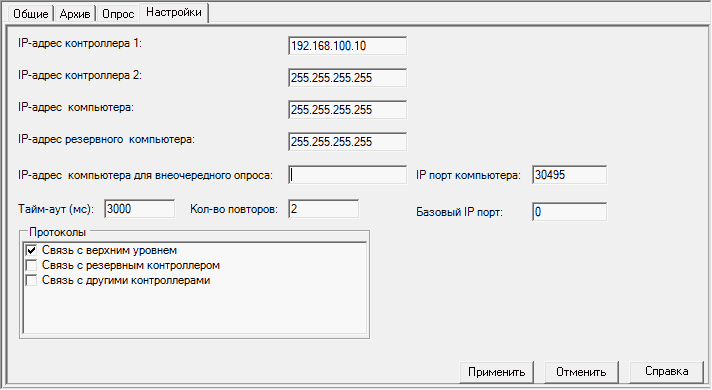

Поле "Адрес"

•IP-адрес контроллера 1 - адрес данного контроллера, который должен быть записан в конфигурационном файле. Этот файл находится рядом с исполнительным файлом.

•IP-адрес контроллера 2 - адрес второго контроллера. Указывается при использовании резервирования контроллеров.

•IP-адрес компьютера - адрес компьютера, на котором запущен проект.

•IP-адрес резервного компьютера - адрес резервного компьютера. Указывается при использовании резервирования компьютеров.

•IP-адрес компьютера для внеочередного опроса - на данный IP адрес будет происходит обращение контроллера, если придет сигнал внеочередного опроса

•IP порт компьютера - IP порт компьютера при подключении при возникновении внеочередного опроса.

Поле "Тайм-аут"

Время (мс).По истечении этого времени попытка связаться с данным устройством будет прекращена.

Поле "Базовый IP порт"

IP порт контроллера по которому происходит подключение. По умолчанию используется порт 30292 (в поле указывается 0).

Поле "Количество повторов"

Количество попыток установить опрос с контроллером. По исчерпанию выставляется флаг пропадания связи с контроллером.

Поле "IP-адрес компьютера для внеочередного опроса"

IP адрес компьютера для внеочередного опроса и порт указывается если на компьютере используются несколько сетевых карт.

Настройка используется если контроллеры зависают если к ним приходит запрос из адреса другой сети (характерно для некоторых моделей старых контроллеров).

Поле "IP порт компьютера"

Поле "Протоколы"

Определяет назначение порта

•Связь с верхним уровнем - позволяет MasterSCADA взаимодействовать с контроллером через данный порт.

•Связь с резервным контроллером - если флаг установлен, то данный порт применяется для связи двух контроллеров друг с другом.

•Связь с другими контроллерами - флаг выставляется если используется межконтроллерный обмен (обмен между несколькими MPLC контроллерами без промежуточного обмена через MasterSCADA).
