ЭЛЕМЕНТ

ОПИСАНИЕ

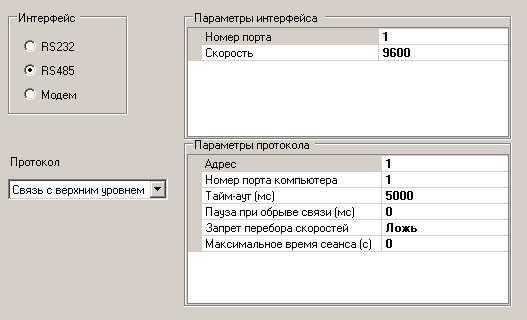

Группа "Интерфейс"

Позволяет выбрать интерфейс порта.

Выпадающий список "Протокол"

Служит для выбора протокола порта, который определяет назначение и список возможных подчиненных элементов.

•ADAM-совместимый - позволяет подключить к этому порту любые ADAM-совместимые модули.

•Контроллеры Master - позволяет подключить контроллеры серии Master.

•Связь с верхним уровнем - позволяет MasterSCADA взаимодействовать с контроллером через данный порт.

См. Настройки обмена последовательного порта

Группа "Параметры интерфейса"

Задаются номер последовательного порта и его настройки. Следует помнить, что параметр Номер порта - это номер порта в контроллере. Скорость передачи данных выбирается из выпадающего списка (по умолчанию - 9600).

Для интерфейсов RS-232, RS-485:

У протокола Связь с верхним уровнем некоторые параметры фиксированы и недоступны для редактирования (Стоп бит-1; Четность- Нет; Размер байта-8).

Для модема:

Указывается номер телефона.

Строка инициализации - строка инициализации модема. Задается автоматически. Изменяется только в том случае, если необходимо определить нестандартные настройки для модема.

Пароль - используется для дополнительной проверки корректности установления соединения. Рекомендуется оставлять по умолчанию.

Количество попыток вызова - максимальное количество неуспешных подряд попыток вызвать на связь другой модем (по умолчанию - 3). Дозвон начинается по переднему фронту параметра контроллера Инициативный вызов. По исчерпании попыток модем прекратит дозвон и будет дожидаться следующего переднего фронта этого параметра.

ПРОТОКОЛ

ИНТЕРФЕЙС

НАСТРОЙКИ

НАЗНАЧЕНИЕ

ADAM-совместимый

RS-232

RS-485

Контрольная сумма

Эта настройка должна совпадать у всех модулей ввода/вывода, принадлежащих данному порту.

Связь с верхним уровнем

RS-232

RS-485

Тайм-аут

Время (мс).По истечении этого времени попытка связаться с данным устройством будет прекращена.

Адрес

Задается уникальный адрес контроллера, подключенного к COM-порту компьютера.

Номер порта компьютера

Задается последовательный порт, с которого осуществляется связь с контроллером. Можно указать один порт компьютера для опроса нескольких контроллеров. Контроллеры будут опрашиваться по очереди. Причем, если в контроллер должна поступить команда записи, то этот контроллер будет опрошен раньше остальных.

Пауза при обрыве связи (мс)

Задается как часто обращаться к контроллеру, если с ним нет связи.

Запрет перебора скоростей

Если нет связи, то не пытаться обратиться к контроллеру на других скоростях.

Модем

Модем для опроса

Модем, подключенный к компьютеру, с которым осуществляется соединение через промежутки времени равные Периоду опроса. Выбирается из выпадающего списка, соответствующего списку модемов на странице свойств компьютеров "Опрос".

Максимальное время соединения (с)

Максимальное время, на которое может устанавливаться  соединение. Если с момента подключения прошло больше времени и запрос на прекращение соединения еще не послан, то связь разрывается. При значении 0 данная функция выключена и соединение будет установлено до тех пор, пока все команды не будут выполнены.

Период опроса (с)

По истечении этого времени с момента последнего разрыва связи посылается запрос на установление нового соединения.

Минимальный интервал между дозвонами

Если установить соединение не удалось, то следующая попытка соединения будет произведена через этот промежуток времени.

Модем для инициативного вызова

Модем, подключенный к компьютеру, с которым осуществляется соединение по переднему фронту параметра контроллера Инициативный вызов. Выбирается из выпадающего списка, соответствующего списку модемов на странице свойств компьютеров "Опрос".
