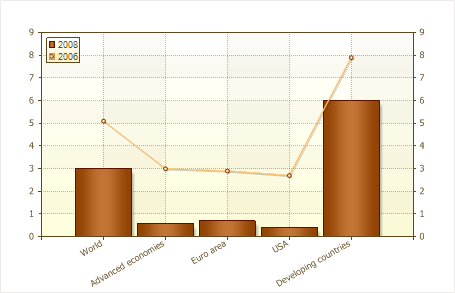

Для каждого ряда можно выбрать левую или правую ось Y, относительно которой будет строится график. Привязанность графика к оси зависит от свойства ряда Ось Y (Axis Y), в зависимости от значения данного свойства и выполняется привязка. Если данное свойство установлено в значение Левая ось Y (Left Y Axis), то привязка будет к левой оси, а если свойство установлено в значение Правая ось Y (Right Y Axis) - к правой. Как правило, данная возможность используется при необходимости отображения на диаграмме различных видов рядов. Рассмотрим более подробно на примере. Построим диаграмму, которая будет содержать данные по глобальному экономическому росту за 2006 и 2008 год. Данные за 2008-ой отобразим в виде гистограммы, а за 2006 в виде линии. Привязку графиков, в данном случае, оставим по умолчанию, т.е. к левой оси Y. На рисунке снизу представлена построенная диаграмма:

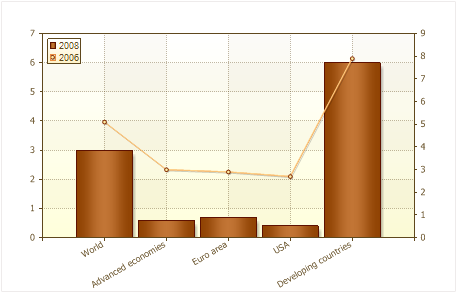

Как видно из рисунка, в целом глобальный экономический рост по регионам за 2006 был больше чем за 2008. В данном случае, генератор отчетов сформирует левую ось Y выбрав максимальное значение из колонок данных у тех рядов, которые привязаны к ней, т.е. из колонки данных у гистограммы и линии. А затем, построит графики по этой оси Y. Если правая ось Y включена, то значения этой оси будут продублированы с левой оси Y. Теперь немного изменим пример, установим привязку ряда Линия (Line) к правой оси Y и построим диаграмму. На рисунке снизу приведена диаграмма с привязкой к правой и левой оси Y, различных рядов:

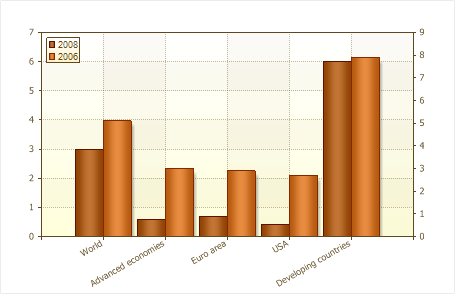

Как видно из рисунка, значения и динамика глобального экономического роста не изменились. Но значения правой и левой оси Y не идентичны. В этом случае, генератор отчетов построил левую ось Y по максимальному значению из колонки данных ряда, который привязан к левой оси, т.е. по максимальному значению у гистограммы, а правую ось Y - по максимальному значению у линии. Также стоит отметить, что указывать различные оси можно и для рядов одного типа. На рисунке снизу представлено две диаграммы (слева - оба ряда привязаны к левой оси Y, справа - первый ряд к левой оси, второй - к правой):
Как видно из рисунка, на диаграмме, где привязка идет к одной оси, лучше заметна динамика роста (убытка), но в тоже время если значения одного ряда будут большие, а второго значительно малы, то следует использовать привязку к разным осям. Это предоставит возможность даже самые малые значения визуализировать. Также, следует понимать, что для рядов с накоплением привязка рядов к различным осям Y некорректна, т.к. это противоречит методике построения диаграмм с накоплением.
