Переменные MasterSCADA могут быть добавлены в конфигурацию мнемосхемы из дерева MasterSCADA.
В дереве объектов MasterSCADA могут находится элементы имеющие контролы (ВФБ - визуальные функциональные блоки) и не имеющие контролы (ФБ - функциональные блоки). ВФБ можно вытащить на мнемосхему левой или правой кнопкой мыши (при вытаскивании правой кнопкой мыши появляется окно выбора контрола, если у ВФБ их несколько).

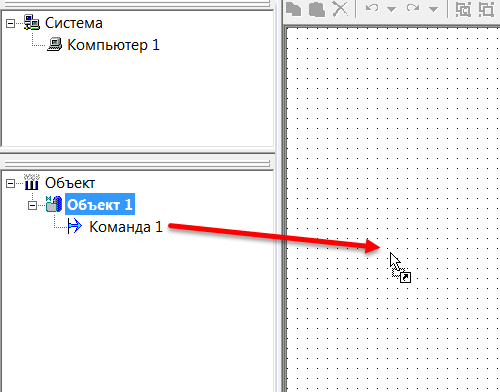

Перетаскивание правой кнопкой мыши:

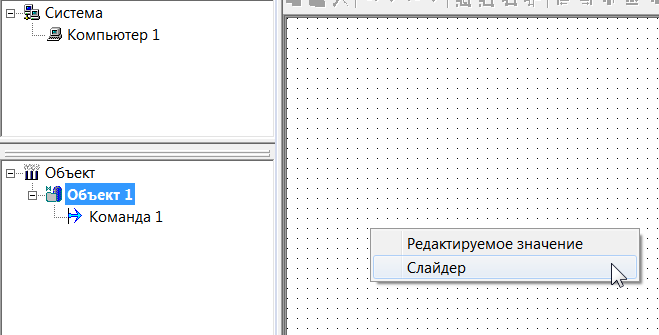

Окно выбора контрола:

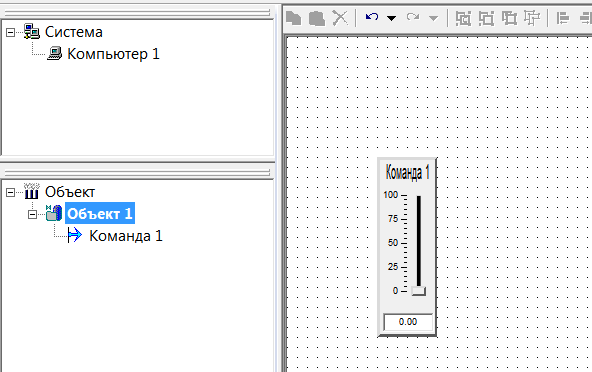

Выбранный добавленный контрол:
На мнемосхему можно вытаскивать следующие элементы:
Команда - при этом контролы команд поддерживают ввод значений оператором.
Значение
Событие
Расчет
Выход ФБ
Объекты - будет добавлена кнопка вызова объекта.
А также различные ВФБ из групп Исполнительные механизмы, Датчики, Аппараты, Управления, Отраслевых библиотек.
