Самым простым и удобным способом создания элементов мнемосхемы является Визуальное проектирование, при котором на рабочей области экрана определяются размеры, вид и положение элемента.
Для Визуального проектирования нужно выделить какой-нибудь элемент. Выделенный (активный) элемент очерчивается рамкой определяющей его размеры. Для изменения размера элемент наведите указатель "мыши" на маркеры рамки и двигайте ее, удерживая левую кнопку. Переместив на нужное расстояние (рамка объекта при перемещении указателя "мыши" вытягивается вслед за курсором), отпускаем левую кнопку "мыши". Элемент автоматически меняет свои размеры, вписываясь в рамку[1].

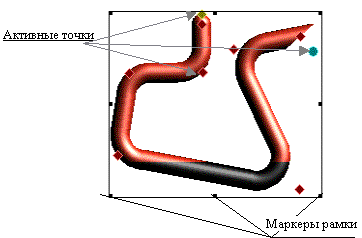

При выборе на экране 3-D элемента, кроме стандартной рамки появится еще и специфические органы управления геометрией трехмерного элемента: активные точки, которые служат для изменения размеров и углов поворота. При наведении на активную точку курсор "мыши" она окрашивается в более яркий цвет. Нажмите левую кнопку "мыши": вид курсора изменится на крест со стрелками на концах (изменение размера), на круг со стрелкой (изменение угла поворота объекта) или на полукруг со стрелкой (изменение угла наклона окончания - см. далее):
ФОРМА И ЦВЕТ МАРКЕРА |
ДЕЙСТВИЕ |
1. Зеленый круг |
Изменение угла поворота элемента |
2. Синий и бирюзовый круги |
Изменение угла поворота окончаний элемента: синий - начало объекта, бирюзовый - конец |
3. Бордовый ромб |
Изменение размеров элемента |
4. Желтый и фиолетовый ромбы |
Изменение размеров (высоты, диаметра) окончаний: желтый - начало, фиолетовый - конец |
Удерживая левую кнопку "мыши", передвигайте курсор, растягивая/уменьшая/наклоняя объект/окончание.
Для перемещения элемента наведите указатель "мыши" на рамку и, держа нажатой левую кнопку, переместите рамку в другое место рабочей области экрана. Вслед за рамкой переместиться и элемент.
Существуют некоторые особенности при редактировании таких элементов, как линия и трубопровод. Для вставки дополнительных узлов на линии и трубопроводы, необходимо сделать двойной щелчок по элементу, в том месте, где необходим узел. Узлы также можно проставлять за пределами элемента таким же образом, в этом случае трубопровод или линия продолжаются до указанного узла. Для удаления узла достаточно сделать по нему двойной щелчок левой клавиши мыши.
[1] При создании 3-D элемента автоматически устанавливается флаг "Автоподгонка" его диаметра и длины. При сбросе этого флага (в диалоге "Свойства" или с помощью Панели настройки) элемент не подгоняется к размерам рамки и может оказаться меньше ее или больше (в последнем случае в рамке видна поместившаяся в нее часть элемента, за пределами рамки элемент не отображается).
