Проект > Элементы дерева объектов > Палитра ФБ > Служебные > Диагностика резервирования

Функциональный блок

ФБ предназначен для отслеживания состояния связи с различными элементами резервированного сетевого проекта - резервным компьютером, клиентскими машинами, базами данных, OPC серверами, адаптерами.

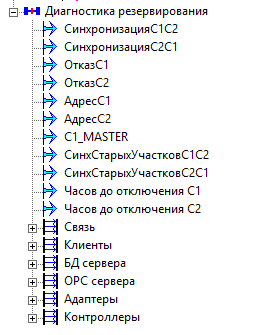

Вид функционального блока в дереве объекта:

Sluzhebnie.diagnostika_rezervirovaniya.opisanie

Входы и выходы:

	ОБОЗНАЧЕНИЕ	ТИП	НАЗНАЧЕНИЕ
	СинхронизацияС1С2	Логический	Идет передача недостающих архивов с сервера 2 на сервер 1
	СинхронизацияС2С1	Логический	Идет передача недостающих архивов с сервера 1 на сервер 2
	Отказ1	Логический	Отказ сервера 1
	Отказ1	Логический	Отказ сервера 2
	Адрес основного	Строковый	IP адрес основного компьютера
	Адрес резервного	Строковый	IP адрес резервного компьютера
	ОсновнойMASTER	Логический	Если флаг Истина, значит текущей основной машиной является компьютер, назначенный в проекте, как основной
	СинхСтарыхУчастковС1С2	Логический	Идет передача пропущенных архивов с сервера 1 на сервер 2
	СинхСтарыхУчастковС2С1	Логический	Идет передача пропущенных архивов с сервера 2 на сервер 1
	Часов до отключения С1	Целый	При наличии опции работы при отказе ключа, выдает сколько осталось времени до остановки работы скады. При отсутствии опции или при нормальном функционировании ключа значение 0.
	Часов до отключения С2	Целый
Группа СВЯЗЬ	Связь1С2	Логический	Наличие связи сервера 1 с сервером 2
	Связь1С2	Логический	Наличие связи сервера 2 с сервером 1
	Проект Запущен на С1	Логический	Проект запущен на сервере 1 (основном)
	Проект Запущен на С1	Логический	Проект запущен на сервере 2 (резервном)
	Связь по адаптерам/Основной	Логический	Содержит выход для каждого адаптера резервированного сервера. Выход указывает через какие адаптеры установлена связь между серверами.
	Связь по адаптерам/Резервный	Логический
Группа КЛИЕНТЫ	Основной связь с клиентами	Логический	Содержит выходы для каждого клиента в проекте. Выход определяет наличие связи основного/резервного сервера с указанным клиентом. Если у клиента включена настройка "Запуск на нескольких" то данный выход всегда будет Истина.
Группа КЛИЕНТЫ	Резервный связь с клиентами	Логический
Группа БД сервера	Основной/Связь	Логический	Содержит выход для каждого БД-коннектора в резервированном сервере. Выход определяет наличие связи основного/резервного сервера с базой данных привязанной к БД-коннектору.
	Резервный/Связь	Логический
	Основной/Запись	Логический	Содержит выход для каждого БД-коннектора в резервированном сервере. Выход определяет идет ли запись с основного/резервного сервера в базой данных привязанной к БД-коннектору.
	Резервный/Запись	Логический
Группа ОРС сервера	Связь/Основной	Логический	Содержит выход для каждого ОРС сервера в резервированном сервере. Выход определяет есть ли связь с данным ОРС сервером.
	Связь/Резервный	Логический
	Отказ/Основной	Логический	Содержит выход для каждого ОРС сервера в резервированном сервере. Выход определяет есть ли отказ данного ОРС сервера. Отказ будет сформирован только если у соответствующего сервера, на закладке "Резервирование" будут выполнены условия для формирования отказа.
	Отказ/Резервный	Логический
Группа Адаптеры	Отказ/Основной	Логический	Содержит выход для каждого адаптера резервированного сервера. Выход определяет есть ли отказ данного адаптера. При этом отказ выставляется только по тем сетям, которые прописаны на вкладке сервера Режим исполнения - Диагностика - "IP адреса контролируемых сетей".
Группа Адаптеры	Отказ/Резервный	Логический
Группа Контроллеры	С1/Контроллер 1	Логический	Определяет состояние связи между основным (контроллер 1) и резервным (контроллер 2) контроллером и основным (С1) и резервным (С2) серверами.
	С1/Контроллер 2	Логический
	С2/Контроллер 1	Логический
	С2/Контроллер 2	Логический

Примечания.

•Адаптерами в данном контексте называются сети заданные в настройках Компьютер->Режим исполнения ->Связь->Резервирование компьютера ->IP адреса контролируемых сетей.

•Недостающими архивами называются архивы, которые накопились на работающем сервере, пока резервный сервер был выключен (данные есть -> данных нет).

•Пропущенными архивами называются "дырки" в архивах - то есть ситуации когда серверы выключались поочередно, и загрузка недостающих архивов не была выполнена (данные есть -> данных-> данные есть).

Смотреть также:

•Страница свойств "Настройки"

Поддерживаемый тип опроса: любой

Восстановление при рестарте: не требуется

Совместимость:

Используется только в MS RT (Исполнительная система MasterSCADA) RED версии (поддержка резервирования)
