Функциональный блок |
Расшифровка |
RS - триггер с доминантой выключения |
|
SR - триггер с доминантой включения |
|
R_TRIG - генерирует импульс продолжительностью один цикл по переднему фронту входного сигнала |
|
F_TRIG - генерирует импульс продолжительностью один цикл по заднему фронту входного сигнала |
|
CTU (CTU_DINT, CTU_LINT,CTU_UDINT, CTU_ULINT) - реализует функцию инкрементального счётчика |
|
CTD (CTD_DINT, CTD_LINT,CTD_UDINT, CTD_ULINT) - реализует функцию декрементального счётчика |
|
CTUD (CTUD_DINT, CTUD_LINT, CTD_ULINT) - реализует функцию реверсивного счётчика |
|
TP - таймер |
|
TON - таймер с задержкой включения |
|
TOF - таймер с задержкой выключения |
Триггеры

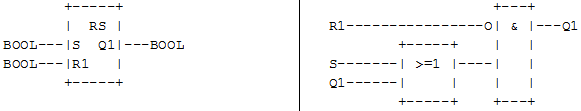

RS. Триггер с доминантой выключения.
Пример объявления:
trig1:RS;
Пример использования:
trig1(S:=in,R1:=in1);
out:=trig1.Q1;

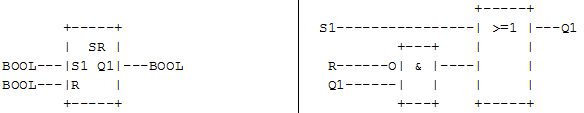

SR. Триггер с доминантой включения.
Пример объявления:
trig1:SR;
Пример использования:
trig1(S1:=in,R:=in1);
out:=trig1.Q1;
Детекторы импульсов

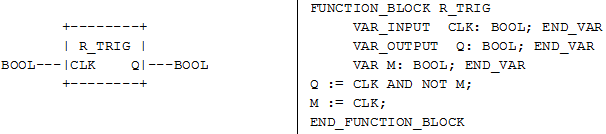

R_TRIG
Функциональный блок генерирует импульс продолжительностью один цикл, по переднему фронту входного сигнала.
Внимание. Правильная работоспособность данного функционального блока возможна только в режиме периодического опроса ФБ.
Пример объявления:
Fr:R_TRIG;
Пример использования:
FR(CLK:=in);
out:=FR.Q;

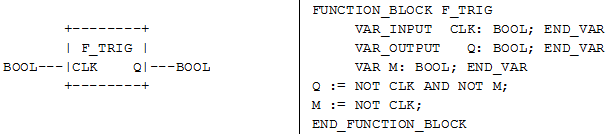

F_TRIG
Функциональный блок генерирует импульс продолжительностью один цикл, по заднему фронту входного сигнала.
Внимание. Правильная работоспособность данного функционального блока возможна только в режиме периодического опроса ФБ.
Пример объявления:
Fr:F_TRIG;
Пример использования:
FR(CLK:=in);
out:=FR.Q;
Счетчики

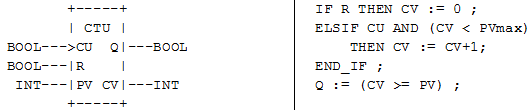

CTU (CTU_DINT, CTU_LINT,CTU_UDINT, CTU_ULINT)
Функциональный блок реализует функцию инкрементального счетчика.
Пример объявления:
Count:CTU;
Пример использования:
Count(CU:=in,R:=Res,PV:=U);
out:=Count.Q;
cnt:=Count.CV;

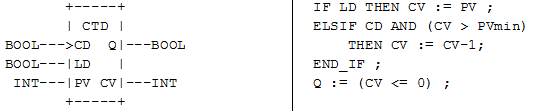

CTD (CTD_DINT, CTD_LINT,CTD_UDINT, CTD_ULINT)
Блок реализует функцию декрементального счетчика.
Пример объявления:
Count:CTD;
Пример использования:
Count(CD:=in,LD:=LOAD,PV:=U);
out:=Count.Q;
cnt:=Count.CV;

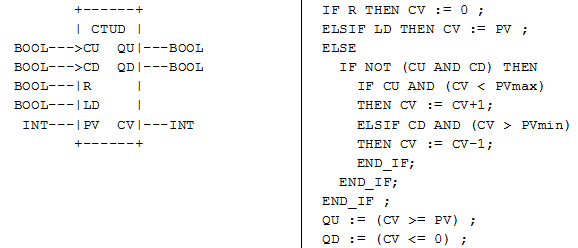

CTUD (CTUD_DINT, CTUD_LINT, CTD_ULINT)
Блок реализует функцию реверсивного счетчика. Блок объединяет в себе функциональность блока CTU и CTD.
Пример объявления:
Count:CTUD;
Пример использования:
Count(CU:=in,CD:=in1,R:=res,LD:=load,PV:=5);
out:=Count.QU;
out1:=Count.QD;
cnt:=Count.CV;

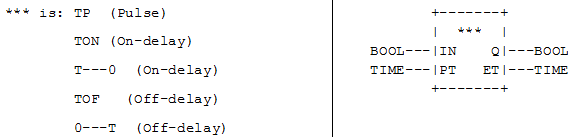

Таймеры
TP
Функциональный блок таймер.

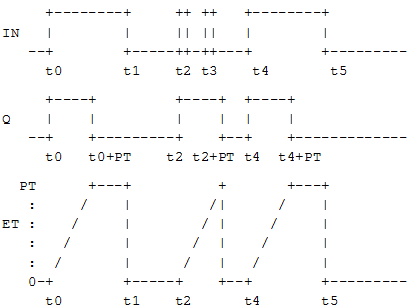

Пока IN равен False, Q также False, выход ET=0. По переднему фронту на входе IN таймер запускается – на выходе Q устанавливается True, на выходе ET начинается отчет времени. По достижению времени равному заданному PT отчет прекращается, выход Q переходит в False. Таким образом таймер формирует импульс длительностью PT.
Внимание. Правильная работоспособность данного функционального блока возможна только в режиме периодического опроса ФБ.
Пример объявления:
Timer1:TP;
Пример использования:
Timer1(In:=in1,PT:=T#5s);
out:=Timer1.Q;
out3:=Timer1.Et;
TON
Таймер с задержкой включения.

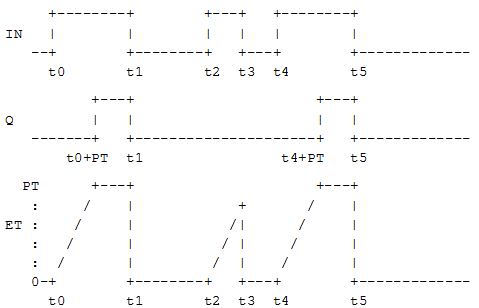

Пока IN равен False, таймер выключен, выход Q=False, выход ET=0. Когда IN становится равным TRUE, таймер запускается – на выходе ET начинается отчет времени. Когда значение на ET станет равным значению, заданному в PT, отчет времени прекращается, выход Q становится равным True. В этом состоянии таймер будет находится до тех пор пока на IN=True. Как только IN=False, ET обнуляется, выход Q принимает значение False. Таким образом выход Q устанавливается с задержкой равной PT, относительно фронта входа IN. На рисунке представлена диаграмма работы таймеры. В момент времени t2, таймер не включился, так как импульс IN стал равным False, до того как значение времени
Внимание. Правильная работоспособность данного функционального блока возможна только в режиме периодического опроса ФБ.
Пример объявления:
Timer1:TON;
Пример использования:
Timer1(In:=in1,PT:=T#5s);
out:=Timer1.Q;
out3:=Timer1.Et;
TOF
Таймер с задержкой выключения.

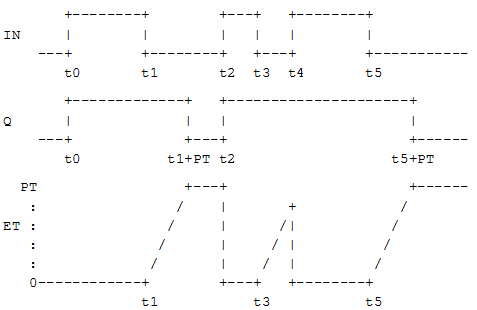

Пока IN=False, таймер выключен, выход Q=False, выход ET=0. Когда IN становится равным True, выход Q также принимает значение True. Как только вход IN снова становится равным False, таймер запускается, начинается отчет времени на выходе ET. При достижении значения заданного PT, счет прекращается, выход Q становится равен False. Таким образом таймер сбрасывает выход Q через время PT, относительно заднего фронта входа IN. На рисунке представлена диаграмма работы таймера. В момент времени t2, выход остался равным True, так как следующий фронт на входе IN возник до того как значение времени ET достигло PT.
Внимание. Правильная работоспособность данного функционального блока возможна только в режиме периодического опроса ФБ.
Пример объявления:
Timer1:TOF;
Пример использования:
Timer1(In:=in1,PT:=T#5s);
out:=Timer1.Q;
out3:=Timer1.Et;
