На этой странице настраиваются состояния команд для каждого из шагов. Количество команд и шагов задается на странице "Свойства".

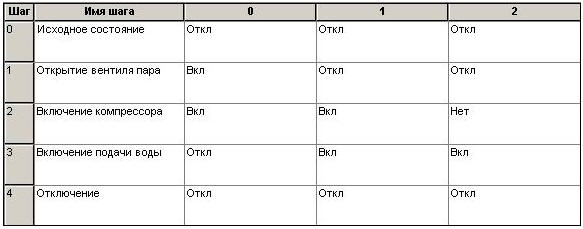

Вид страницы:
Каждая строка из вышеприведенной таблицы соответствует шагу - набору команд с предопределенными значениями. Для каждого шага можно задать имя, которое в режиме исполнения будет выводиться на выходе ФБ Имя шага. Состояния команд для каждого шага настраиваются в столбцах 0...N, (N - количество команд). Изменение команды осуществляется щелчком левой кнопки мыши в соответствующей ячейке таблицы. Выходы команд могут принимать следующие значения:
•Вкл - на выходе команды устанавливается сигнал "ИСТИНА"
•Откл - на выходе команды устанавливается сигнал "ЛОЖЬ"
•Нет - состояние выхода команды не меняется
