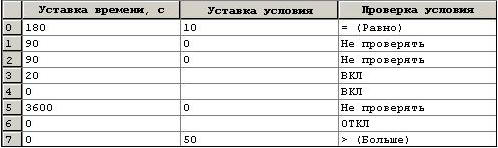

На этой странице задаются условия окончания шагов, а также минимальное время их выполнения. Текущий шаг заканчивается, если действительное время выполнения шага больше заданного, и условие окончания шага истинно. Страница свойств "Условия" содержит единственную таблицу, которая показана ниже:
Строки в этой таблице соответствуют шагам. Таблица состоит из следующих столбцов:
•Уставка времени - время в секундах, которое отводится на выполнение шага. Необходимо заметить, что в случае использования проверки окончания шага по условию и уставки времени на выполнение, реальное время шага может превышать заданное. Объясняется это тем, что ФБ Циклограмма считает, что шаг закончился, если и условие шага истинно, и время выполнения превысило заданное. Подробнее о механизме определения окончания текущего шага смотрите в разделе "Условия старта нового шага"
•Уставка условия - с этим значением сравнивается вход Условие
•Проверка условия - в столбце выбирается оператор сравнения значения входа Уставка с уставкой условия.
