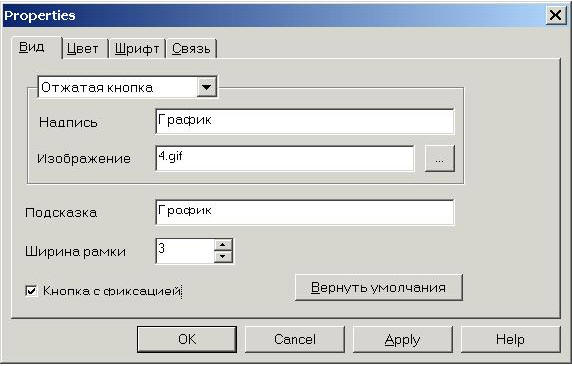

На закладке "Вид" настраивается внешний вид ВФБ Кнопка
Элементы управления:
ЭЛЕМЕНТ ДИАЛОГА |
ОПИСАНИЕ |
Поле выбора вида кнопки |
Указывает для какого вида кнопки ("отжатая" или "нажатая") будут вводится последующие настройки |
Поле ввода"Надпись" |
Наследуется от имени ВФБ в дереве объекта (название "Кнопка" в дереве объекта может быть изменено), новая надпись может быть задана в поле ввода, при отсутствии текста кнопка надписи иметь не будет |
Поле ввода "Изображение" |
Указывает имя графического файла, изображение которого будет отображено на кнопке, при отсутствии текста кнопка рисунка иметь не будет |
Поле ввода "Подсказка" |
Задает необходимость отображения подсказки и ее содержание, при отсутствии текста подсказки не будет |
Поле ввода "Ширина рамки" |
Задает значение ширины рамки кнопки |
Флажок "Кнопка с фиксацией" |
Задает вид кнопки, как кнопки с фиксацией при нажатии |
Кнопка "Вернуть умолчания" |
Восстанавливает свойства. унаследованные из дерева объекта |
Примечание: При отсутствии связи у выхода ВФБ или работы графического редактора MasterGraph вне среды пакета программ MasterSCADA наследование настроек свойств переменной не работает. В этом случае все свойства Кнопки настраиваются непосредственно на страницах свойств. После установления в дереве связи выхода ВФБ для импорта всех необходимых настроек следует выполнить команду меню "Сервис/Обновить связи".
