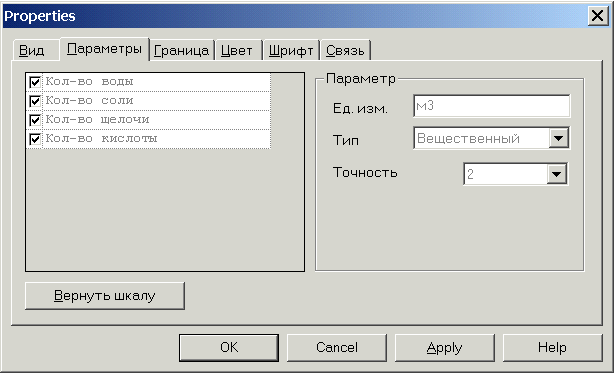

На закладке "Параметры" задаются настройки отображения параметров ВФБ Таблица
Элементы управления:
ЭЛЕМЕНТ ДИАЛОГА |
ОПИСАНИЕ |
Список отображаемых параметров |
Флажками задаются те параметры, которые должны отображаться в таблице, название параметра может быть изменено |
Поле ввода "Ед. изм." |
Единица измерения наследуется из свойств переменной дерева объекта и может быть изменена, при отсутствии текста единица измерения не пишется |
Поле ввода "Тип" |
Тип значения наследуется из свойств переменной дерева объекта и может быть изменен, при этом будет производиться необходимое преобразование значения |
Выпадающий список "Точность" |
Точность представления числа (число знаков после запятой) наследуется из свойств переменной дерева объекта и может быть изменена |
Кнопка "Вернуть шкалу" |
Восстанавливает свойства. унаследованные из дерева объекта |
Примечание: При отсутствии связи у выхода ВФБ наследование настроек свойств переменной не работает. В этом случае все свойства графика настраиваются непосредственно на страницах свойств. После установления в дереве связи выхода ВФБ для импорта всех необходимых настроек следует выполнить команду меню "Сервис/Обновить связи".
