Изменение масштаба времени происходит одновременно для всех элементов тренда, оперирующих понятием "время" (в том числе и для графиков).
Управление масштабом времени может происходить следующими способами:
а) При помощи горизонтального навигатора
Навигатор включает в себя кнопки перехода к самому первому/последнему событию/значению за всю историю, кнопки сдвига временного окна к более ранним/поздним данным на 10%, кнопки сдвига временного окна к более ранним/поздним данным на 100%, кнопки изменения левой/правой границ окна, ползунок сдвига временного окна
б) Посредством панели даты/времени.
Панель даты/времени содержит следующие элементы: элемент "календарь" для выбора даты левой/правой границы, элемент "время" для выбора времени левой/правой границы, кнопка управления автопрокруткой, элемент быстрого выбора интервалов времени, кнопку загрузки сохраненного состояния тренда (состояния, сохраненного в режиме разработки), кнопку возврата временного состояния RT после загрузки сохраненного состояния тренда.
Рядом с элементами выбора левой и правой границ – находятся чекбоксы фиксации значений границ. При установке фиксации – граница при любых действиях остается неизменной, чтобы бывает полезно в сценарии "сжатия/растяжения" графиков.
в) Прокруткой колеса мыши при нахождении курсора в окне графиков осуществляется изменение масштаба времени окна графиков
Также при изменении масштаба времени большую роль играет панель выбора слоев данных:
Слои данных – это заданные интервалы прореживания данных.
За счет использования слоев при просмотре истории на больших интервалах времени из архива выбирается значительно меньший (на порядки) объем данных, что снижает загрузку процессора и ускоряет работу тренда при просмотре архивной истории.
Например, при просмотре архива данных за месяц – из архива выбираются не все данные, а прореженные данные за час (четыре значения за сутки: первое, максимальное, минимальное, последнее).
Слои данных выбираются автоматически, однако есть возможность просмотреть данные в определенном слое при помощи панели выбора слоев данных.
Непрореженный слой отображает непрореженные данные.
Временный слой – отображает данные, еще не помещенные в архив (например, при использовании отдельного архивного сервера, если с ним пропала связь).
Остальные слои могут настраиваться пользователем.

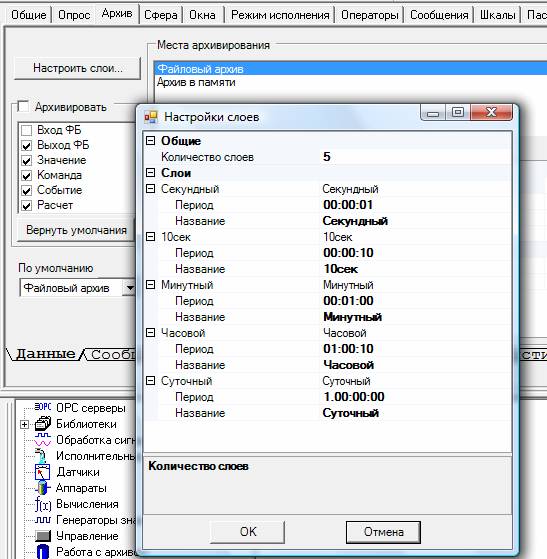

Настройка производится на уровне узла "Система" дерева системы MasterSCADA с закладки "Архив" кнопкой "настроить слои"
