Перемещение

Включение настройки разрешает перемещение уже размещенных меток.

Имя схемы

В данное поле вводится пользовательское имя (например имя мнемосхемы), которое будет выводится при формировании сообщения

Файл с метками

Имя файл в котором хранятся координаты и другие параметры добавленных меток.

Если имя не задано, то файл имеет имя Labels.csv и хранится в папке проекта, в папке объекта, в папке с именем ФБ.

Примечание. При использовании проекта в резервированных системах нельзя указывать собственное имя файла - синхронизация производится только при стандартном расположении файла.

Количество меток

В данной настройке задается нужное количество меток.

Метки

Список всех добавленных и настроенных меток. При нажатии на кнопку с тремя точками открывается редактора коллекции меток.

Координаты меток

Определяет координаты шаблонных меток на контроле.

Ориентация меток

Определяет ориентацию шаблонных меток на контроле.

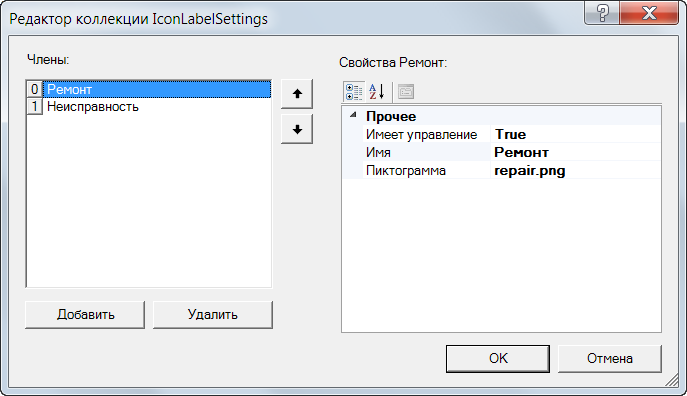

Список "Члены"

Список всех добавленных меток. Выбор элемента в списке приводит к отображению его настроек в окне свойств.

Кпопки "Добавить - Удалить"

Кнопки для добавления-удаления меток из коллекции

Свойство "Имеет управления"

Если данная настройка включена, то в ФБ добавляется группа с заданным именем метки, содержащая выходы со значениями координаты и другими параметрами добавленной на мнемосхему метки.

Свойство "Имя"

Имя метки

Свойство "Пиктограмма"

Имя графического файла пиктограммы. Имя вводится вручную, пиктограмма должна быть расположена в папке ресурсов проекта (MasterSCADA Projects\Projects\ИмяПроекта\Res\)
