Визуальный Функциональный блок
Назначение:

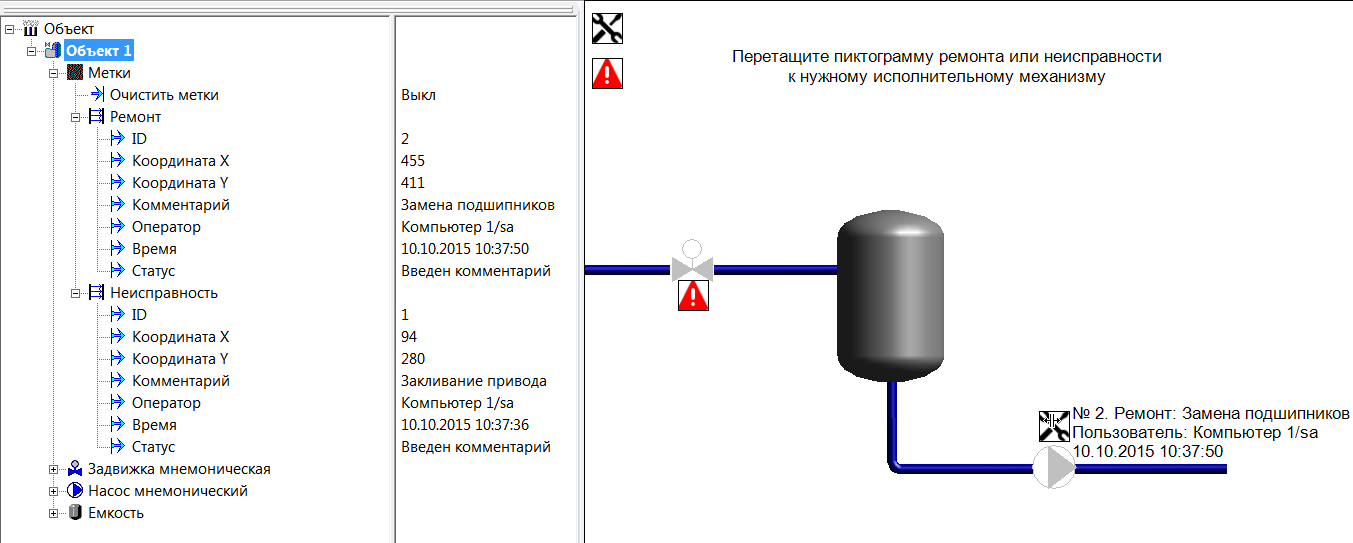

Предназначен для расположения на мнемосхеме пользовательских меток в произвольном месте контрола. При перетаскивании ВФБ на мнемосхему, появляется прямоугольник, в котором по умолчанию по левому краю, сверху вниз, располагаются пиктограммы меток. В режиме исполнения пиктограмму можно перетащить в поле контрола, в результате чего создается экземпляр метки и располагается в том месте, где оператор отпустил мышку.
Данный контрол позволяет устанавливать метки к исполнительным механизмам (аппаратам, узлам и т.д.), которые могут сигнализировать о нахождении компонента в ремонте, профилактики, состоянии неисправности и т.д.

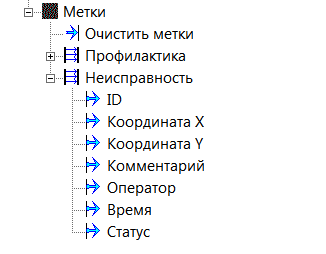

Вид функционального блока в дереве объекта (добавлены две метки):
Входы и выходы:
|
ИМЯ |
ТИП |
ОПИСАНИЕ |
|---|---|---|---|
ВХОДЫ |
Очистить метки |
Логический |
По переднему фронту происходит все метки, установленные на мнемосхеме ранее, удаляются. Файл, в котором хранятся метки очищается. |
Если в настройках ВФБ у метки включено управление, то в ФБ добавляются группа с именем метки.
Входы и выходы группы метки:
|
ИМЯ |
ТИП |
ОПИСАНИЕ |
|---|---|---|---|
ВЫХОДЫ |
ID |
Целый |
Номер метки, которую установили, или сняли, или написали комментарий |
Координата X |
Целый |
Координата X в которой была размещена метка. Координата берется относительно левого верхнего угла контрола |
|
Координата Y |
Целый |
Координата Y в которой была размещена метка. Координата берется относительно левого верхнего угла контрола |
|
Комментарий |
Строка |
Комментарий который ввел оператор при создании метки |
|
Оператор |
Строка |
Имя оператора выполнившего последнюю операцию с меткой. |
|
Время |
Строка |
Время последней операций |
|
Статус |
Строка |
Статус последней операции - Установлена, изменены координаты, введен комментарий, удалена. |
Смотреть также:
Поддерживаемый тип опроса: любой
Восстановление при рестарте: не требуется
