ЭЛЕМЕНТ УПРАВЛЕНИЯ

ОПИСАНИЕ

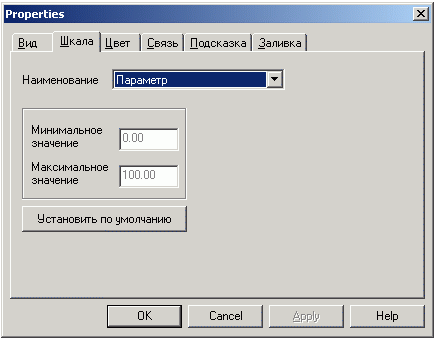

Выпадающий список "Наименование"

Позволяет выбрать, для какого элемента будет осуществляться настройка шкалы. Возможные значения:

•Параметр - настройки шкалы относятся к индикатору "Параметр" в окне управления.

•Рассогласование - настройки шкалы относятся к индикатору "Рассогласование" в окне управления.

Поле ввода "Минимальное значение"

Минимальное значение шкалы

Поле ввода "Максимальное значение"

Максимальное значение шкалы

Кнопка "Установить по умолчанию"

Устанавливает значения по умолчанию для минимального и максимального значений шкалы.

•Параметр - Если на вход Параметр назначен диапазон изменения, то значения минимума и максимума шкалы наследуются из этого диапазона. Если же вход Параметр не имеет диапазона изменения, то устанавливается диапазон по умолчанию - от 0 до 100.

•Рассогласование - Устанавливает диапазон по умолчанию для рассогласования - от -20 до 20.
