ЭЛЕМЕНТ УПРАВЛЕНИЯ

ОПИСАНИЕ

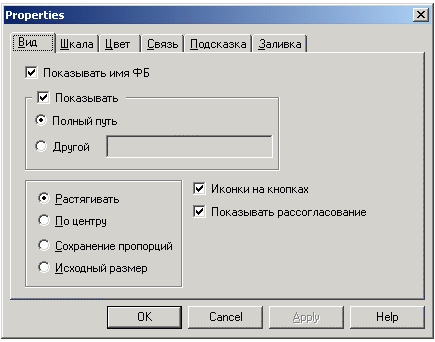

Флаг "Показывать имя ФБ"

Заголовок окна управления состоит из двух строк. В верхней может выводиться имя функционального блока в дереве объектов. В нижней может отображаться либо полный путь к функциональному блоку, либо произвольный текст. Установленный флаг "Показывать имя ФБ" означает, что в верхней строке заголовка окна управления будет отображаться имя функционального блока. При сброшенном флаге верхняя строка заголовка остается пустой.

Флаг "Показывать"

Относится к нижней строке в заголовке окна управления. Если флаг установлен, то в этой строке будет выводится либо полный путь к функциональному блоку в дереве объектов, либо произвольный текст. Если флаг сброшен нижняя строка заголовка остается пустой.

Флаг "Иконки на кнопках"

В случае, если флаг установлен, на кнопках переключения режимов в окне управления отображаются иконки.

Флаг "Показывать рассогласование"

Устанавливает, отображать или нет индикатор "Рассогласование" в окне управления.

Группа переключателей

•Растягивать

•По центру

•Сохранение пропорций

•Исходный размер

С помощью этих переключателей устанавливается способ вывода изображения регулирующего клапана на мнемосхему.
