Функциональный блок
Описание:
Кусочно-линейная функция.
Вид функционального блока в дереве объекта:
Значения:

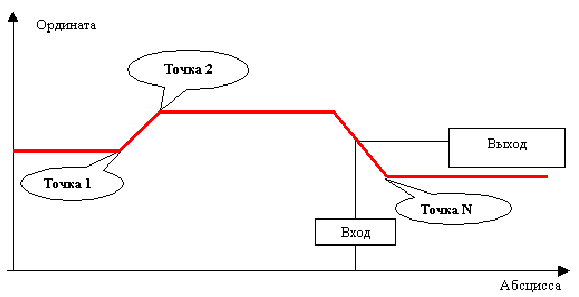

•Если аргумент меньше, чем Абсцисса первой точки, то значение Выхода равно Ординате первой точки.
•Если аргумент больше, чем Абсцисса последней точки, то значение Выхода равно Ординате последней точки.
В остальных случаях значение Выхода вычисляется по аргументу в соответствии с ломаной линией, составленной из заданных точек.
Как правило, Программный задатчик используется для получения сигнала заданной формы во времени. Для этого необходимо подавать на вход равномерно возрастающую величину со скоростью изменения равной единице. Для этого можно использовать, например, Счетчик пробега.
Настройки:
СВОЙСТВО |
ТИП СВОЙСТВА |
ЗНАЧЕНИЕ |
Количество точек графика |
Целое |
От 1 до 128 |
Входы и выходы:
|
ОБОЗНАЧЕНИЕ |
ТИП |
ВХОДЫ |
Вход |
Вещественный |
Абсцисса 1 |
Вещественный |
|
Ордината 1 |
Вещественный |
|
... |
... |
|
Абсцисса N |
Вещественный |
|
Ордината N |
Вещественный |
|
ВЫХОДЫ |
Выход |
Вещественный |
Поддерживаемый тип опроса: любой
Восстановление при рестарте: не требуется
Примечание: возможно использовать только при наличии опции "MSRT-ASL".
