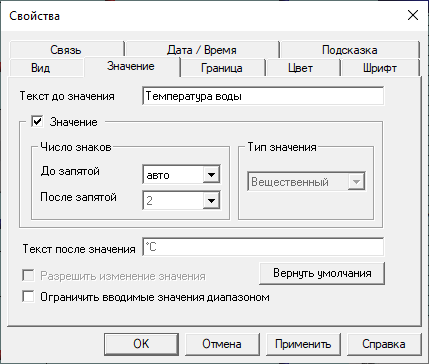

На закладке "Значение" настраивается внешний вид параметра элемента управления Значение
Вид:
ЭЛЕМЕНТ ДИАЛОГА |
ОПИСАНИЕ |
Поле ввода "Текст до значения" |
Наследуется от имени переменной в дереве объекта, новое имя может быть задано в поле ввода (если в поле ввода текст отсутствует, то Значение будет начинаться с цифрового значения переменной) |
Флаг "Значение" |
Задает необходимость отображения цифрового значения параметра |
Выпадающий список "До запятой" |
Задает число знаков значения до запятой; при превышении этого числа знаков в поле будут показаны символы ошибки ####.### |
Выпадающий список "После запятой |
Число знаков значения после запятой наследуется из свойств переменной дерева объекта и может быть изменено |
Выпадающий список "Тип значения" |
Тип значения наследуется из свойств переменной дерева объекта и может быть изменен |
Поле ввода "Текст после значения" |
По умолчанию задает ед. измерения, которая наследуется из свойств переменной дерева объекта и может быть изменена (при отсутствии текста единица измерения не отображается) |
Флаг "Разрешить изменение значения" |
Задает возможность изменения значения переменной с мнемосхемы (в режиме исполнения при двойном щелчке по изображению значения открывается диалог задания значения переменной) |
Кнопка "Вернуть умолчания" |
Восстанавливает свойства, унаследованные от переменной |
Примечание:При отсутствии связи элемента управления с переменной, а также при работе графического редактора MasterGraph вне среды пакета программ MasterSCADA, наследования свойств переменной не происходит. В этом случае все свойства элемента настраиваются непосредственно на его страницах свойств. Для того, чтобы установить связь некоторой переменной с элементом управления, необходимо выделить нужный элемент в мнемосхеме, перетащить переменную из дерева объектов в среднюю часть панели настроек.
