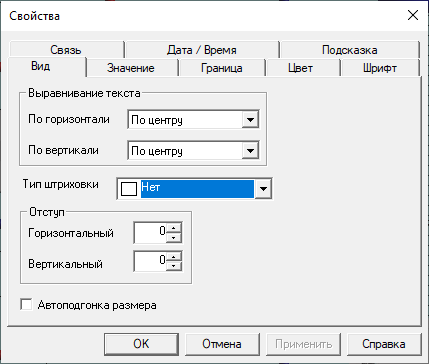

На закладке "Вид" настраивается внешний вид элемента управления Значение
Вид:
ЭЛЕМЕНТ ДИАЛОГА |
ОПИСАНИЕ |
Выпадающий список "По горизонтали" |
Задает способ выравнивания текста по горизонтали |
Выпадающий список "По вертикали" |
Задает способ выравнивания текста по вертикали |
Выпадающий список "Тип штриховки" |
Задает тип заполнения поля Значения |
Поле ввода "Горизонтальный отступ" |
Задает отступ текста по горизонтали |
Поле ввода "Вертикальный отступ" |
Задает отступ текста по вертикали |
Флаг "Автоподгонка размера" |
Задает автоподгонку размера поля значения по ширине данных (имя, значение и единица измерения) |
Примечание: При отсутствии связи элемента управления с переменной, а также при работе графического редактора MasterGraph вне среды пакета программ MasterSCADA, наследования свойств переменной не происходит. В этом случае все свойства элемента настраиваются непосредственно на его страницах свойств. Для того, чтобы установить связь некоторой переменной с элементом управления, необходимо выделить нужный элемент в мнемосхеме, перетащить переменную из дерева объектов в среднюю часть панели настроек.
